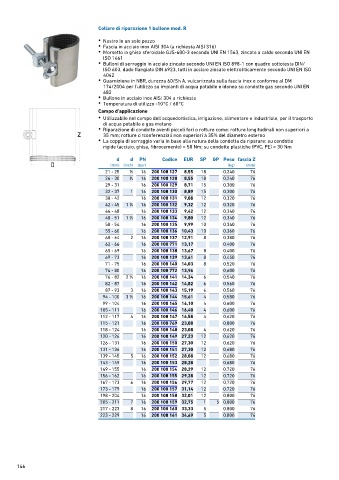

Page 144 - GEORGFISCHER - LISTINO 884 - FIDRA

Collare di riparazione 1 bullone mod. R
• Nastro in un solo pezzo
• Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
• Morsetto in ghisa sferoidale GJS-600-3 secondo UNI EN 1563, zincato a caldo secondo UNI EN
ISO 1461
• Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado flangiato DIN 6923, tutti in acciaio zincato elettroliticamente secondo UNI EN ISO
4042
• Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
• Bullone in acciaio inox AISI 304 a richiesta
• Temperatura di utilizzo -10°C / 60°C

Campo d'applicazione
• Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
• Riparazione di condotte aventi piccoli fori o rotture come: rotture longitudinali non superiori a
35 mm; rotture circonferenziali non superiori a 35% del diametro esterno
• La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 50 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d d PN Codice EUR SP GP Peso fascia Z
(mm) (inch) (bar) (kg) (mm)
21 - 25 1 ∕2 16 200 108 127 8,55 18 0,240 76
26 - 30 3 ∕4 16 200 108 128 8,55 18 0,240 76
29 - 31 16 200 108 129 8,71 15 0,300 76
32 - 37 1 16 200 108 130 8,89 15 0,300 76
38 - 42 16 200 108 131 9,08 12 0,320 76
42 - 45 1 ∕4 16 200 108 132 9,32 12 0,320 76
1
44 - 48 16 200 108 133 9,42 12 0,340 76
48 - 51 1 ∕2 16 200 108 134 9,80 12 0,340 76
1
50 - 54 16 200 108 135 9,99 10 0,340 76
55 - 60 16 200 108 136 10,43 10 0,360 76
60 - 64 2 16 200 108 137 12,91 8 0,380 76
62 - 66 16 200 108 771 13,17 0,400 76
65 - 69 16 200 108 138 13,67 8 0,400 76
69 - 73 16 200 108 139 13,61 8 0,450 76
71 - 75 16 200 108 140 14,03 8 0,520 76
74 - 80 16 200 108 772 13,96 0,600 76
76 - 82 2 ∕2 16 200 108 141 14,34 6 0,540 76
1
82 - 87 16 200 108 142 14,82 6 0,560 76
87 - 93 3 16 200 108 143 15,19 6 0,560 76
94 - 100 3 ∕2 16 200 108 144 15,61 4 0,580 76
1
99 - 104 16 200 108 145 16,10 4 0,600 76
105 - 111 16 200 108 146 16,40 4 0,600 76
112 - 117 4 16 200 108 147 16,58 4 0,620 76
115 - 121 16 200 108 769 23,08 0,800 76
118 - 124 16 200 108 148 23,08 4 0,620 76
120 - 126 16 200 108 149 27,23 12 0,620 76
126 - 131 16 200 108 150 27,30 12 0,620 76
131 - 136 16 200 108 151 27,30 12 0,680 76
139 - 145 5 16 200 108 152 28,08 12 0,680 76
143 - 149 16 200 108 153 28,28 0,680 76
149 - 155 16 200 108 154 28,29 12 0,720 76
156 - 162 16 200 108 155 29,28 12 0,720 76
167 - 173 6 16 200 108 156 29,77 12 0,720 76
173 - 179 16 200 108 157 31,14 12 0,720 76
198 - 204 16 200 108 158 32,01 12 0,800 76
205 - 211 7 16 200 108 159 32,75 1 5 0,800 76
217 - 223 8 16 200 108 160 33,33 5 0,800 76
223 - 229 16 200 108 161 34,69 5 0,800 76
