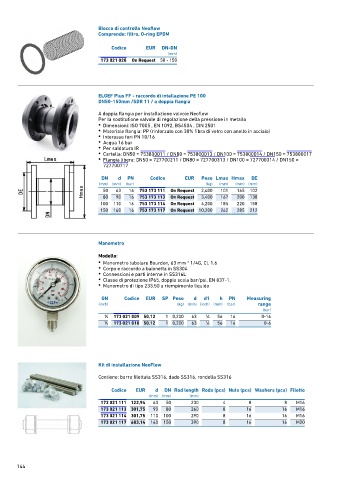

Page 142 - GEORGFISCHER - LISTINO 884 - FIDRA

Blocco di controllo Neoflow
Comprende: filtro, O-ring EPDM

Codice EUR DN-DN
(mm)
173 021 028 On Request 50 - 150

ELGEF Plus FF - raccordo di intallazione PE 100
DN50-150mm /SDR 11 / a doppia flangia
A doppia flangia per installazione valvole Neoflow
Per la sostitutione valvole di regolazione della pressione in metallo
• Dimensioni: ISO 7005 , EN 1092, BS4504 , DIN 2501
• Materiale flangia: PP (rinforzato con 30% fibra di vetro con anello in acciaio)
• Interasse fori PN 10/16
• Acqua 16 bar
• Per saldatura IR
• Cartella: DN50 = 753800011 / DN80 = 753800013 / DN100 = 753800014 / DN150 = 753800017
• Flangia libera: DN50 = 727700211 / DN80 = 727700313 / DN100 = 727700314 / DN150 =
727700717
DN d PN Codice EUR Peso Lmax Hmax DE
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
50 63 16 753 173 111 On Request 2,400 101 165 102
80 90 16 753 173 113 On Request 3,400 167 200 138
100 110 16 753 173 114 On Request 4,200 185 220 158
150 160 16 753 173 117 On Request 10,200 262 285 212

Manometro
Modello:
• Manometro tubolare Bourdon, 63 mm * 1/4G, CL 1.6
• Corpo e raccordo a baionetta in SS304
• Connessioni e parti interne in SS316L
• Classe di protezione IP65, doppia scala bar/psi, EN 837-1.
• Manometro di tipo 233.50 a riempimento liquido

GN Codice EUR SP Peso d d1 h PN Measuring
(inch) (kg) (mm) (inch) (mm) (bar) range
(bar)
1 173 021 009 50,12 1 0,200 63 1 56 16 0-16
∕4 ∕4
1 173 021 010 50,12 1
∕4 1 0,200 63 ∕4 56 16 0-6

Kit di installazione NeoFlow

Contiene: barra filettata SS316, dado SS316, rondella SS316

Codice EUR d DN Rod length Rods (pcs) Nuts (pcs) Washers (pcs) Filetto
(mm) (mm) (mm)
173 021 111 122,94 63 50 230 4 8 8 M16
173 021 113 301,75 90 80 260 8 16 16 M16
173 021 114 301,75 110 100 290 8 16 16 M16
173 021 117 683,14 160 150 390 8 16 16 M20
