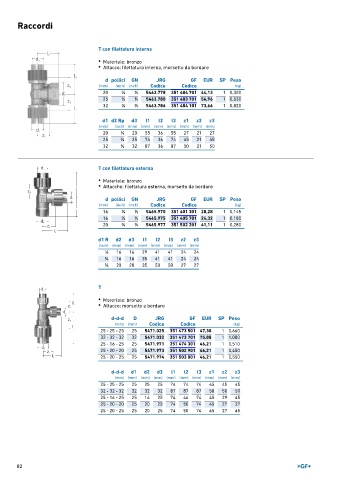

Page 82 - GEORGFISCHER - LISTINO 879 - FIDRA

Raccordi

T con filettatura interna

• Materiale: bronzo
• Attacco: filettatura interna, morsetto da bordare

d pollici GN JRG GF EUR SP Peso
(mm) (inch) (inch) Codice Codice (kg)
20 3 ∕4 3 ∕4 5463.778 351 484 701 44,13 1 0,300
25 3 ∕4 3 ∕4 5463.780 351 483 701 54,96 1 0,530
32 3 ∕4 3 ∕4 5463.786 351 484 101 73,66 1 0,820

d1 d2 Rp d3 l1 l2 l3 z1 z2 z3
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 3 ∕4 20 55 36 55 27 21 27
25 3 ∕4 25 74 36 74 45 21 45
32 3 ∕4 32 87 36 87 50 21 50

T con filettatura esterna

• Materiale: bronzo
• Attaccho: filettatura esterna, morsetto da bordare

d pollici GN JRG GF EUR SP Peso
(mm) (inch) (inch) Codice Codice (kg)
16 3 ∕4 1 ∕2 5465.970 351 401 301 20,28 1 0,145
16 3 ∕4 3 ∕4 5465.975 351 405 701 24,32 1 0,180
20 3 ∕4 3 ∕4 5465.977 351 502 201 41,11 1 0,280

d1 R d2 d3 l1 l2 l3 z2 z3
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 16 16 29 41 41 24 24
∕2
3 ∕4 16 16 35 41 41 24 24
3 20 20 35 50 50 27 27
∕4

T

• Materiale: bronzo
• Attacco: morsetto a bordare

d-d-d D JRG GF EUR SP Peso
(mm) (mm) Codice Codice (kg)
25 - 25 - 25 25 5471.025 351 473 501 47,38 1 0,660
32 - 32 - 32 32 5471.032 351 473 701 75,08 1 1,080
25 - 16 - 25 25 5471.971 351 474 301 46,21 1 0,510
25 - 20 - 20 25 5471.973 351 502 901 46,21 1 0,450
25 - 20 - 25 25 5471.974 351 503 001 46,21 1 0,550

d-d-d d1 d2 d3 l1 l2 l3 z1 z2 z3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
25 - 25 - 25 25 25 25 74 74 74 45 45 45
32 - 32 - 32 32 32 32 87 87 87 50 50 50
25 - 16 - 25 25 16 25 74 46 74 45 29 45
25 - 20 - 20 25 20 20 74 50 74 45 27 27
25 - 20 - 25 25 20 25 74 50 74 45 27 45

82
