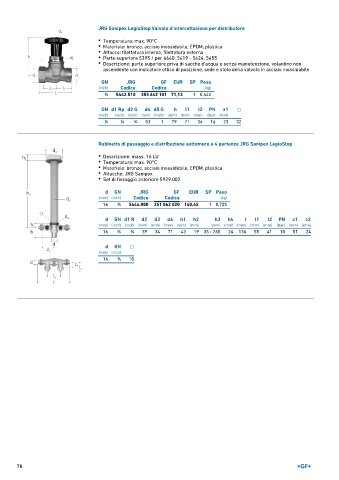

Page 78 - GEORGFISCHER - LISTINO 879 - FIDRA

JRG Sanipex LegioStop Valvola d'intercettazione per distributore
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filettatura interna, filettatura esterna
• Parte superiore 5395 / per 4640, 5419 - 5424, 5455
• Descrizione: parte superiore priva di sacche d'acqua e senza manutenzione, volantino non
ascendente con indicatore ottico di posizione, sede e stelo della valvola in acciaio inossidabile
GN JRG GF EUR SP Peso
(inch) Codice Codice (kg)
3 ∕4 5442.510 355 642 101 71,13 1 0,440

GN d1 Rp d2 G d4 d5 G h l1 l2 PN z1 ⎔
(inch) (inch) (inch) (mm) (inch) (mm) (mm) (mm) (bar) (mm)
3 ∕4 3 ∕4 3 ∕4 53 1 79 71 34 16 23 32

Rubinetto di passaggio e distribuzione sottomuro a 4 partenze JRG Sanipex LegioStop

• Descrizione: mass. 16 LU
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attaccho: JRG Sanipex
• Set di fissaggio anteriore 5929.002

d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 3 ∕4 5444.000 351 062 020 140,45 1 0,725

d GN d1 R d2 d3 d4 h1 h2 h3 h4 l l1 l2 PN z1 z2
(mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar) (mm) (mm)
16 3 ∕4 3 ∕4 39 34 71 43 19 35 ‐ 265 24 136 55 41 10 51 24

d GN ⎔
(mm) (inch)
16 3 ∕4 18

78
