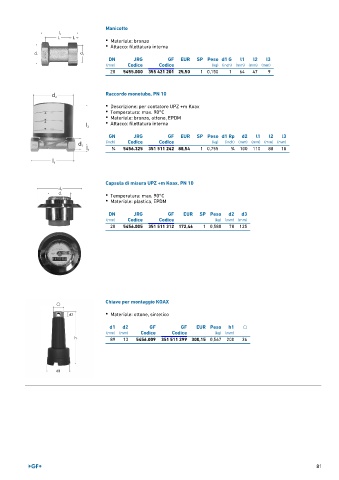

Page 81 - GEORGFISCHER - LISTINO 879 - FIDRA

Manicotto
• Materiale: bronzo
• Attacco: filettatura interna

DN JRG GF EUR SP Peso d1 G l1 l2 l3
(mm) Codice Codice (kg) (inch) (mm) (mm) (mm)
20 5455.000 355 421 201 25,50 1 0,150 1 64 47 9

Raccordo monotubo, PN 10

• Descrizione: per contatore UPZ +m Koax
• Temperatura: max. 90°C
• Materiale: bronzo, ottone, EPDM
• Attacco: filettatura interna

GN JRG GF EUR SP Peso d1 Rp d2 l1 l2 l3
(inch) Codice Codice (kg) (inch) (mm) (mm) (mm) (mm)
3 ∕4 5456.325 351 511 242 88,54 1 0,755 3 ∕4 100 110 88 18

Capsula di misura UPZ +m Koax, PN 10
• Temperatura: max. 90°C
• Materiale: plastica, EPDM

DN JRG GF EUR SP Peso d2 d3
(mm) Codice Codice (kg) (mm) (mm)
20 5456.005 351 511 312 172,46 1 0,580 78 125

Chiave per montaggio KOAX
• Materiale: ottone, sintetico

d1 d2 GF GF EUR Peso h1 ⎔
(mm) (mm) Codice Codice (kg) (mm)
89 13 5456.009 351 511 299 300,15 0,567 200 36

81
