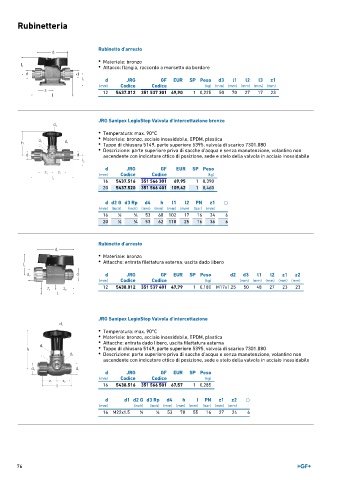

Page 76 - GEORGFISCHER - LISTINO 879 - FIDRA

Rubinetteria

Rubinetto d'arresto

• Materiale: bronzo
• Attacco: flangia, raccordo a morsetto da bordare

d JRG GF EUR SP Peso d3 l1 l2 l3 z1
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm) (mm)
12 5437.012 351 537 301 49,90 1 0,225 50 70 27 17 23

JRG Sanipex LegioStop Valvola d'intercettazione bronzo
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Tappo di chiusura 5149, parte superiore 5395, valvola di scarico 7301.080
• Descrizione: parte superiore priva di sacche d'acqua e senza manutenzione, volantino non
ascendente con indicatore ottico di posizione, sede e stelo della valvola in acciaio inossidabile
d JRG GF EUR SP Peso
(mm) Codice Codice (kg)
16 5437.516 351 566 301 69,95 1 0,390
20 5437.520 351 566 401 109,42 1 0,460

d d2 G d3 Rp d4 h l1 l2 PN z1 ⎔
(mm) (inch) (inch) (mm) (mm) (mm) (mm) (bar) (mm)
16 1 ∕2 1 ∕4 53 68 102 17 16 34 6
20 1 ∕2 1 ∕4 53 62 118 25 16 36 6

Rubinetto d'arresto

• Materiale: bronzo
• Attaccho: entrata filettatura esterna, uscita dado libero

d JRG GF EUR SP Peso d2 d3 l1 l2 z1 z2
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm) (mm)
12 5438.012 351 537 401 47,79 1 0,180 M17x1.25 50 48 27 23 23

JRG Sanipex LegioStop Valvola d'intercettazione

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attaccho: entrata dado libero, uscita filettatura esterna
• Tappo di chiusura 5149, parte superiore 5395, valvola di scarico 7301.080
• Descrizione: parte superiore priva di sacche d'acqua e senza manutenzione, volantino non
ascendente con indicatore ottico di posizione, sede e stelo della valvola in acciaio inossidabile

d JRG GF EUR SP Peso
(mm) Codice Codice (kg)
16 5438.516 351 566 501 67,57 1 0,285

d d1 d2 G d3 Rp d4 h l PN z1 z2 ⎔
(mm) (inch) (inch) (mm) (mm) (mm) (bar) (mm) (mm)
16 M22x1.5 1 ∕2 1 ∕4 53 70 55 16 27 24 6

76
