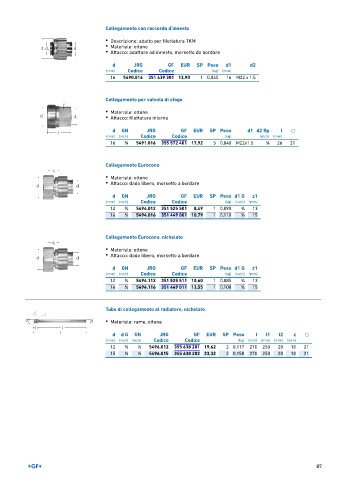

Page 87 - GEORGFISCHER - LISTINO 879 - FIDRA

Collegamento con raccordo d'innesto
• Descrizione: adatto per filettatura TKM
• Materiale: ottone
• Attacco: adattore ad innesto, morsetto da bordare

d JRG GF EUR SP Peso d1 d2
(mm) Codice Codice (kg) (mm)
16 5490.016 351 439 301 13,90 1 0,040 16 M22 x 1.5

Collegamento per valvola di sfogo

• Materiale: ottone
• Attacco: filettatura interna

d GN JRG GF EUR SP Peso d1 d2 Rp l ⎔
(mm) (inch) Codice Codice (kg) (inch) (mm)
16 3 ∕8 5491.016 355 572 401 17,92 5 0,040 M22x1.5 3 ∕8 26 21

Collegamento Eurocono
• Materiale: ottone
• Attacco: dado libero, morsetto a bordare

d GN JRG GF EUR SP Peso d1 G z1
(mm) (inch) Codice Codice (kg) (inch) (mm)
12 3 ∕4 5494.012 351 525 501 8,49 1 0,090 3 ∕4 13
16 3 ∕4 5494.016 351 449 001 10,79 1 0,110 3 ∕4 15

Collegamento Eurocono, nichelato

• Materiale: ottone
• Attacco: dado libero, morsetto a bordare

d GN JRG GF EUR SP Peso d1 G z1
(mm) (inch) Codice Codice (kg) (inch) (mm)
12 3 ∕4 5494.112 351 525 511 10,60 1 0,085 3 ∕4 13
16 3 ∕4 5494.116 351 449 011 13,55 1 0,108 3 ∕4 15

Tubo di collegamento al radiatore, nichelato

• Materiale: rame, ottone

d d G GN JRG GF EUR SP Peso l l1 l2 z ⎔
(mm) (inch) (inch) Codice Codice (kg) (mm) (mm) (mm) (mm)
12 1 ∕2 1 ∕2 5496.012 355 638 201 19,62 2 0,117 270 250 20 10 21
15 1 ∕2 1 ∕2 5496.015 355 638 202 23,32 2 0,150 270 250 20 10 21

87
