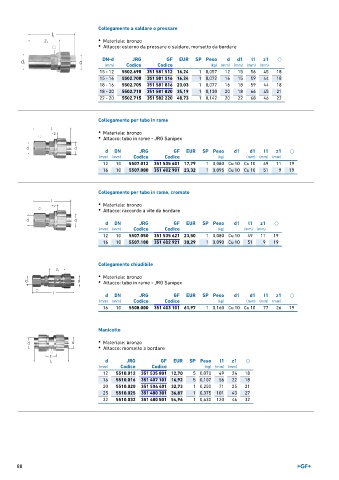

Page 88 - GEORGFISCHER - LISTINO 879 - FIDRA

Collegamento a saldare o pressare
• Materiale: bronzo
• Attacco: esterno da pressare o saldare, morsetto da bordare

DN-d JRG GF EUR SP Peso d d1 l1 z1 ⎔
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm)
15 - 12 5502.690 351 581 512 16,24 1 0,057 12 15 56 45 18
15 - 16 5502.700 351 581 516 16,24 1 0,072 16 15 59 44 18
18 - 16 5502.705 351 581 816 23,03 1 0,077 16 18 59 44 18
18 - 20 5502.710 351 581 820 35,19 1 0,130 20 18 66 45 21
22 - 20 5502.715 351 582 220 48,73 1 0,142 20 22 68 46 22

Collegamento per tubo in rame
• Materiale: bronzo
• Attacco: tubo in rame - JRG Sanipex

d DN JRG GF EUR SP Peso d1 d1 l1 z1 ⎔
(mm) (mm) Codice Codice (kg) (mm) (mm) (mm)
12 10 5507.012 351 535 601 17,79 1 0,080 Cu 10 Cu 10 49 11 19
16 10 5507.000 351 402 901 23,32 1 0,095 Cu 10 Cu 10 51 9 19

Collegamento per tubo in rame, cromato
• Materiale: bronzo
• Attacco: raccordo a vite da bordare

d DN JRG GF EUR SP Peso d1 l1 z1 ⎔
(mm) (mm) Codice Codice (kg) (mm) (mm)
12 10 5507.050 351 535 621 23,50 1 0,080 Cu 10 49 11 19
16 10 5507.100 351 402 921 30,29 1 0,090 Cu 10 51 9 19

Collegamento chiudibile

• Materiale: bronzo
• Attacco: tubo in rame - JRG Sanipex

d DN JRG GF EUR SP Peso d1 d1 l1 z1 ⎔
(mm) (mm) Codice Codice (kg) (mm) (mm) (mm)
16 10 5508.000 351 403 101 61,97 1 0,160 Cu 10 Cu 10 77 26 19

Manicotto
• Materiale: bronzo
• Attacco: morsetto a bordare

d JRG GF EUR SP Peso l1 z1 ⎔
(mm) Codice Codice (kg) (mm) (mm)
12 5510.012 351 535 801 12,70 5 0,070 49 24 18
16 5510.016 351 407 101 16,92 5 0,107 56 22 18
20 5510.020 351 504 401 32,73 1 0,200 71 25 21
25 5510.025 351 480 301 36,87 1 0,375 101 43 27
32 5510.032 351 480 501 54,96 1 0,630 120 46 32

88
