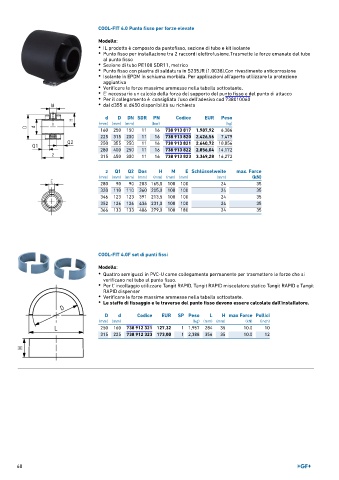

COOL-FIT 4.0 Punto fisso per forze elevate
Modello:
• IL prodotto è composto da puntofisso, sezione di tubo e kit isolante
• Punto fisso per installazione tra 2 raccordi elettrofusione.Trasmette le forze emanate dal tubo
al punto fisso
• Sezione di tubo PE100 SDR11, metrico
• Punto fisso con piastra di saldatura in S235JR (1.0038).Con rivestimento anticorrosione
• Isolante in EPDM in schiuma morbida. Per applicazioni all'aperto utilizzare la protezione
aggiuntiva
• Verificare le forze massime ammesse nella tabella sottostante.
• E' necessario un calcolo della forza del supporto del punto fisso e del punto di attacco
• Per il collegamento è consigliato l'uso dell'adesivo cod 738010060
• dal d355 al d450 disponibilità su richiesta

d D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
160 250 150 11 16 738 913 817 1.987,92 6,386
225 315 200 11 16 738 913 820 2.426,56 7,479
250 355 250 11 16 738 913 821 2.640,72 10,856
280 400 250 11 16 738 913 822 2.856,04 14,172
315 450 300 11 16 738 913 823 3.369,28 16,272

z Q1 Q2 Dos H M E Schlüsselweite max. Force
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kN)
280 90 90 283 165,5 100 100 24 35
320 110 110 360 205,0 100 100 24 35
346 123 123 391 213,5 100 100 24 35
352 126 126 436 231,0 100 100 24 35
366 133 133 486 279,0 100 180 24 35

COOL-FIT 4.0F set di punti fissi

Modello:
• Quattro semigusci in PVC-U come collegamento permanente per trasmettere le forze che si
verificano nel tubo al punto fisso.
• Per l' incollaggio utilizzare Tangit RAPID, Tangit RAPID miscelatore statico Tangit RAPID e Tangit
RAPID dispenser
• Verificare le forze massime ammesse nella tabella sottostante.
• Le staffe di fissaggio e le traverse del punto fisso devono essere calcolate dall'installatore.

D d Codice EUR SP Peso L H max Force Pollici
(mm) (mm) (kg) (mm) (mm) (kN) (inch)
250 160 738 912 321 127,32 1 1,957 284 35 10.0 10
315 225 738 912 323 173,00 1 2,388 356 35 10.0 12
