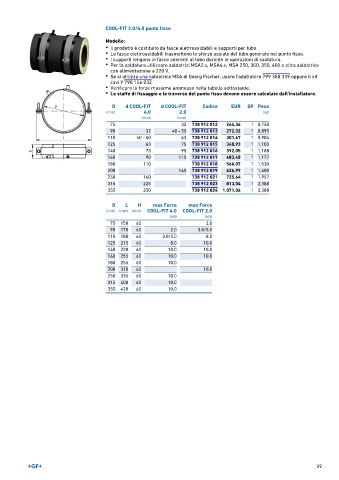

Page 61 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0/4.0 punto fisso
Modello:
• Il prodotto è costituito da fasce elettrosaldabili e supporti per tubo.
• Le fasce elettrosaldabili trasmettono lo sforzo assiale del tubo generato nel punto fisso.
• I supporti tengono le fasce aderenti al tubo durante le operazioni di saldatura.
• Per la saldatura utilizzare saldatrici MSA2.x, MSA4.x, MSA 250, 300, 350, 400 o altra saldatrice
con alimentazione a 220 V.
• Se si utilizza una saldatrice MSA di Georg Fischer, usare l'adattatore 799 350 339 oppure il kit
cavi Y 790 156 032
• Verificare le forze massime ammesse nella tabella sottostante.
• Le staffe di fissaggio e le traverse del punto fisso devono essere calcolate dall'installatore.

D d COOL-FIT d COOL-FIT Codice EUR SP Peso
(mm) 4.0 2.0 (kg)
(mm) (mm)
75 32 738 912 012 264,36 1 0,750
90 32 40 - 50 738 912 013 272,32 1 0,895
110 40 - 50 63 738 912 014 301,67 1 0,904
125 63 75 738 912 015 348,93 1 1,103
140 75 90 738 912 016 392,05 1 1,188
160 90 110 738 912 017 483,48 1 1,177
180 110 738 912 018 566,07 1 1,530
200 140 738 912 019 626,99 1 1,600
250 160 738 912 021 725,64 1 1,957
315 225 738 912 023 813,04 1 2,388
355 250 738 912 024 1.071,06 1 2,388

D L H max Force max Force
(mm) (mm) (mm) COOL-FIT 4.0 COOL-FIT 2.0
(kN) (kN)
75 150 60 2.0
90 170 60 2.0 3.0/5.0
110 180 60 3.0/5.0 8.0
125 215 60 8.0 10.0
140 220 60 10.0 10.0
160 255 60 10.0 10.0
180 255 60 10.0
200 310 60 10.0
250 335 60 10.0
315 400 60 10.0
355 420 60 10.0
