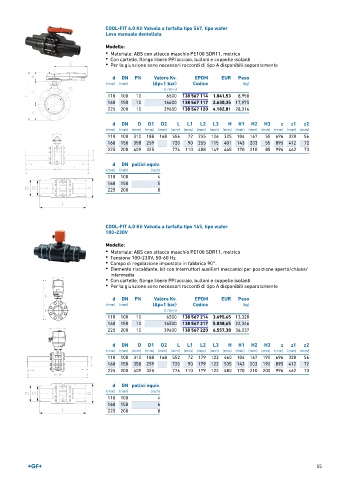

COOL-FIT 4.0 Kit Valvola a farfalla tipo 567, tipo wafer
Leva manuale dentellata

Modello:
• Materiale: ABS con attacco maschio PE100 SDR11, metrico
• Con cartelle, flange libere PP/acciaio, bulloni e coppelle isolanti
• Per la giunzione sono necessari raccordi di tipo A disponibili separatamente

d DN PN Valore Kv. EPDM EUR Peso
(mm) (mm) (Δp=1 bar) Codice (kg)
(l ⁄ min)
110 100 10 6500 138 567 114 1.841,53 8,950
160 150 10 16600 138 567 117 2.630,35 17,975
225 200 10 39600 138 567 120 4.182,81 28,316

d DN D D1 D2 L L1 L2 L3 H H1 H2 H3 z z1 z2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
110 100 310 188 168 556 72 255 106 325 104 167 55 696 320 56
160 150 358 259 720 90 255 115 401 143 203 55 895 412 72
225 200 409 325 776 110 408 149 465 170 210 85 996 462 73

d DN pollici equiv.
(mm) (mm) (inch)
110 100 4
160 150 5
225 200 8

COOL-FIT 4.0 Kit Valvola a farfalla tipo 145, tipo wafer
100-230V

Modello:
• Materiale: ABS con attacco maschio PE100 SDR11, metrico
• Tensione 100-230V, 50-60 Hz
• Campo di regolazione impostato in fabbrica 90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Con cartelle, flange libere PP/acciaio, bulloni e coppelle isolanti
• Per la giunzione sono necessari raccordi di tipo A disponibili separatamente

d DN PN Valore Kv. EPDM EUR Peso
(mm) (mm) (Δp=1 bar) Codice (kg)
(l ⁄ min)
110 100 10 6500 138 567 214 3.695,65 13,320
160 150 10 16500 138 567 217 5.038,65 22,346
225 200 10 39600 138 567 220 6.557,38 36,037

d DN D D1 D2 L L1 L2 L3 H H1 H2 H3 z z1 z2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
110 100 310 188 168 552 72 179 122 460 104 167 190 696 320 56
160 150 358 259 720 90 179 122 535 143 203 190 895 412 72
225 200 409 325 776 110 179 122 580 170 210 200 996 462 73

d DN pollici equiv.
(mm) (mm) (inch)
110 100 4
160 150 6
225 200 8
