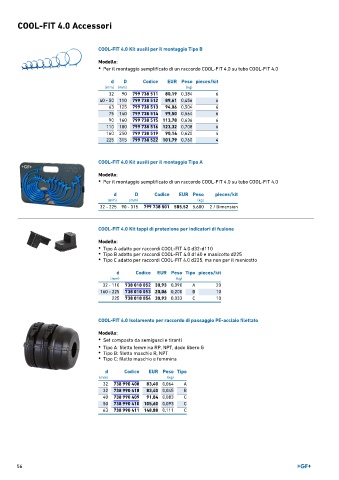

COOL-FIT 4.0 Accessori

COOL-FIT 4.0 Kit ausili per il montaggio Tipo B

Modello:
• Per il montaggio semplificato di un raccordo COOL-FIT 4.0 su tubo COOL-FIT 4.0

d D Codice EUR Peso pieces/kit
(mm) (mm) (kg)
32 90 799 738 511 80,19 0,384 6
40 - 50 110 799 738 512 89,61 0,456 6
63 125 799 738 513 94,06 0,504 6
75 140 799 738 514 99,50 0,564 6
90 160 799 738 515 113,78 0,636 6
110 180 799 738 516 123,32 0,708 6
160 250 799 738 519 90,14 0,620 4
225 315 799 738 522 101,79 0,760 4

COOL-FIT 4.0 Kit ausili per il montaggio Tipo A

Modello:
• Per il montaggio semplificato di un raccordo COOL-FIT 4.0 su tubo COOL-FIT 4.0

d D Codice EUR Peso pieces/kit
(mm) (mm) (kg)
32 - 225 90 - 315 799 738 501 585,52 5,600 2 / Dimension

COOL-FIT 4.0 Kit tappi di protezione per indicatori di fusione
Modello:
• Tipo A adatto per raccordi COOL-FIT 4.0 d32-d110
• Tipo B adatto per raccordi COOL-FIT 4.0 d160 e manicotto d225
• Tipo C adatto per raccordi COOL-FIT 4.0 d225, ma non per il manicotto

d Codice EUR Peso Tipo pieces/kit
(mm) (kg)
32 - 110 738 010 052 30,93 0,090 A 20
160 - 225 738 010 053 20,06 0,200 B 10
225 738 010 054 30,93 0,033 C 10

COOL-FIT 4.0 Isolamento per raccordo di passaggio PE-acciaio filettato
Modello:
• Set composto da semigusci e tiranti

• Tipo A: filetto femmina RP, NPT, dado libero G
• Tipo B: filetto maschio R, NPT
• Tipo C: filetto maschio e femmina

d Codice EUR Peso Tipo
(mm) (kg)
32 738 990 408 83,40 0,064 A
32 738 990 418 83,40 0,045 B
40 738 990 409 91,84 0,083 C
50 738 990 410 105,60 0,093 C
63 738 990 411 148,88 0,111 C

56
