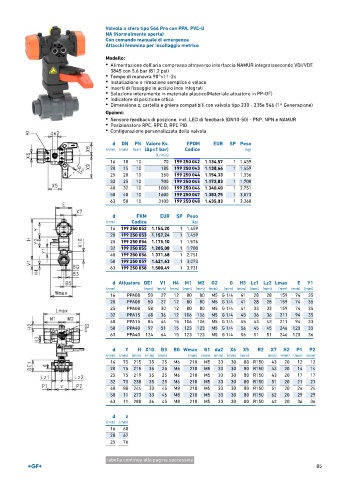

Page 87 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro con PPA, PVC-U
NA (Normalmente aperta)
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 250 042 1.134,57 1 1,459
20 15 10 185 199 250 043 1.138,66 1 1,459
25 20 10 350 199 250 044 1.154,33 1 1,336
32 25 10 700 199 250 045 1.172,83 1 1,700
40 32 10 1000 199 250 046 1.340,40 1 2,751
50 40 10 1600 199 250 047 1.383,75 1 3,073
63 50 10 3100 199 250 048 1.435,03 1 3,360

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 052 1.154,20 1 1,459
20 199 250 053 1.157,24 1 1,459
25 199 250 054 1.175,10 1 1,576
32 199 250 055 1.205,08 1 1,700
40 199 250 056 1.371,68 1 2,751
50 199 250 057 1.421,63 1 3,073
63 199 250 058 1.500,49 1 3,931

d Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35
20 PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35
25 PPA08 58 30 12 80 80 M5 G 1/4 41 33 33 159 74 35
32 PPA15 68 36 12 106 106 M5 G 1/4 45 36 36 211 94 35
40 PPA15 84 44 15 106 106 M5 G 1/4 45 43 43 211 94 33
50 PPA40 97 51 15 123 123 M5 G 1/4 56 45 45 246 120 33
63 PPA40 124 64 15 123 123 M5 G 1/4 56 51 51 246 120 36

d Y H X10 B3 BG Wmax G1 da2 X6 X5 R2 X7 H2 P1 P2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 75 215 35 25 M6 210 M5 33 30 80 R150 43 20 12 12
20 75 215 35 25 M6 210 M5 33 30 80 R150 43 20 14 14
25 75 219 35 25 M6 210 M5 33 30 80 R150 43 20 17 17
32 75 238 35 25 M6 210 M5 33 30 80 R150 51 20 21 21
40 88 244 33 45 M8 210 M5 33 30 80 R150 51 20 24 24
50 11 273 33 45 M8 210 M5 33 30 80 R150 62 20 29 29
63 11 288 36 45 M8 210 M5 33 30 80 R150 62 20 36 36

d z
(mm) (mm)
16 68
20 67
25 76

tabella continua alla pagina successiva
