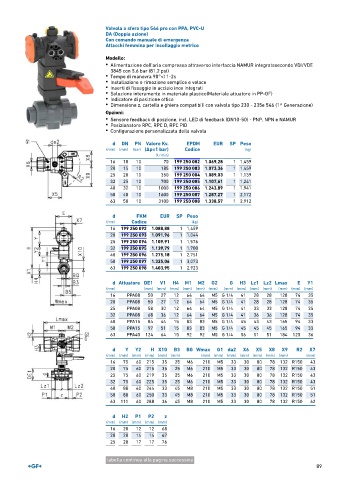

Page 91 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 pro con PPA, PVC-U
DA (Doppia azione)
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 250 082 1.069,28 1 1,459
20 15 10 185 199 250 083 1.073,36 1 1,459
25 20 10 350 199 250 084 1.089,03 1 1,139
32 25 10 700 199 250 085 1.107,61 1 1,241
40 32 10 1000 199 250 086 1.243,89 1 1,941
50 40 10 1600 199 250 087 1.287,27 1 2,172
63 50 10 3100 199 250 088 1.338,57 1 2,912

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 092 1.088,88 1 1,459
20 199 250 093 1.091,96 1 1,044
25 199 250 094 1.109,91 1 1,576
32 199 250 095 1.139,79 1 1,700
40 199 250 096 1.275,18 1 2,751
50 199 250 097 1.325,06 1 3,073
63 199 250 098 1.403,95 1 2,923

d Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35
20 PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35
25 PPA08 58 30 12 64 64 M5 G 1/4 41 33 33 128 74 35
32 PPA08 68 36 12 64 64 M5 G 1/4 41 36 36 128 74 35
40 PPA15 84 44 15 83 83 M5 G 1/4 45 43 43 165 94 33
50 PPA15 97 51 15 83 83 M5 G 1/4 45 45 45 165 94 33
63 PPA40 124 64 15 92 92 M5 G 1/4 56 51 51 184 120 36

d Y Y2 H X10 B3 BG Wmax G1 da2 X6 X5 X8 X9 R2 X7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 75 60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43
20 75 60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43
25 75 60 219 35 25 M6 210 M5 33 30 80 78 132 R150 43
32 75 60 225 35 25 M6 210 M5 33 30 80 78 132 R150 43
40 88 60 244 33 45 M8 210 M5 33 30 80 78 132 R150 51
50 88 60 250 33 45 M8 210 M5 33 30 80 78 132 R150 51
63 111 60 288 36 45 M8 210 M5 33 30 80 78 132 R150 62

d H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm)
16 20 12 12 68
20 20 14 14 67
25 20 17 17 76

tabella continua alla pagina successiva
