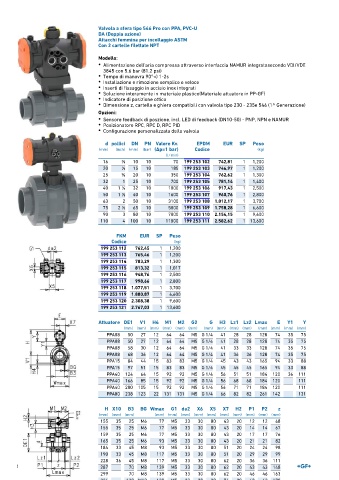

Page 90 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro con PPA, PVC-U
DA (Doppia azione)
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 70 199 253 102 742,81 1 1,200
20 1 ∕2 15 10 185 199 253 103 746,97 1 1,200
25 3 ∕4 20 10 350 199 253 104 762,62 1 1,300
32 1 25 10 700 199 253 105 781,14 1 1,400
40 1 ∕4 32 10 1000 199 253 106 917,43 1 2,500
1
50 1 ∕2 40 10 1600 199 253 107 960,76 1 2,800
1
63 2 50 10 3100 199 253 108 1.012,17 1 3,700
75 2 ∕2 65 10 5000 199 253 109 1.758,28 1 6,600
1
90 3 80 10 7000 199 253 110 2.154,15 1 9,600
110 4 100 10 11000 199 253 111 2.582,62 1 13,600
FKM EUR SP Peso
Codice (kg)
199 253 112 762,45 1 1,200
199 253 113 765,46 1 1,200
199 253 114 783,29 1 1,300
199 253 115 813,32 1 1,017
199 253 116 948,76 1 2,500
199 253 117 998,66 1 2,800
199 253 118 1.077,51 1 3,700
199 253 119 1.880,87 1 6,600
199 253 120 2.308,38 1 9,600
199 253 121 2.767,03 1 13,600

Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35 75
PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35 75
PPA08 58 30 12 64 64 M5 G 1/4 41 33 33 128 74 35 75
PPA08 68 36 12 64 64 M5 G 1/4 41 36 36 128 74 35 75
PPA15 84 44 15 83 83 M5 G 1/4 45 43 43 165 94 33 88
PPA15 97 51 15 83 83 M5 G 1/4 45 45 45 165 94 33 88
PPA40 124 64 15 92 92 M5 G 1/4 56 51 51 184 120 36 111
PPA40 166 85 15 92 92 M5 G 1/4 56 68 68 184 120 111
PPA40 200 105 15 92 92 M5 G 1/4 56 71 71 184 120 111
PPA80 238 123 22 131 131 M5 G 1/4 66 82 82 261 142 131

H X10 B3 BG Wmax G1 da2 X6 X5 X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
155 35 25 M6 77 M5 33 30 80 43 20 12 12 68
155 35 25 M6 77 M5 33 30 80 43 20 14 14 67
159 35 25 M6 77 M5 33 30 80 43 20 17 17 76
165 35 25 M6 93 M5 33 30 80 43 20 21 21 82
184 33 45 M8 93 M5 33 30 80 51 20 24 24 98
190 33 45 M8 117 M5 33 30 80 51 20 29 29 99
228 36 45 M8 117 M5 33 30 80 62 20 36 36 111
88 287 70 M8 139 M5 33 30 80 62 20 43 43 148
299 70 M8 139 M5 33 30 80 62 20 46 46 163
326 120 M12 139 M5 33 30 80 74 20 62 62 178
