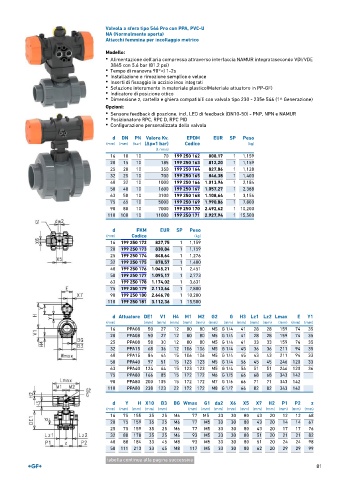

Page 83 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro con PPA, PVC-U
NA (Normalmente aperta)
Attacchi femmina per incollaggio metrico

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 250 162 808,17 1 1,159
20 15 10 185 199 250 163 812,20 1 1,159
25 20 10 350 199 250 164 827,86 1 1,128
32 25 10 700 199 250 165 846,38 1 1,400
40 32 10 1000 199 250 166 1.013,94 1 2,184
50 40 10 1600 199 250 167 1.057,27 1 2,388
63 50 10 3100 199 250 168 1.108,64 1 3,156
75 65 10 5000 199 250 169 1.990,86 1 7,800
90 80 10 7000 199 250 170 2.492,62 1 10,200
110 100 10 11000 199 250 171 2.927,94 1 15,500

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 172 827,75 1 1,159
20 199 250 173 830,84 1 1,159
25 199 250 174 848,64 1 1,276
32 199 250 175 878,57 1 1,400
40 199 250 176 1.045,21 1 2,451
50 199 250 177 1.095,17 1 2,773
63 199 250 178 1.174,02 1 3,631
75 199 250 179 2.113,64 1 7,800
90 199 250 180 2.646,78 1 10,200
110 199 250 181 3.112,36 1 15,500

d Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35
20 PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35
25 PPA08 58 30 12 80 80 M5 G 1/4 41 33 33 159 74 35
32 PPA15 68 36 12 106 106 M5 G 1/4 45 36 36 211 94 35
40 PPA15 84 44 15 106 106 M5 G 1/4 45 43 43 211 94 33
50 PPA40 97 51 15 123 123 M5 G 1/4 56 45 45 246 120 33
63 PPA40 124 64 15 123 123 M5 G 1/4 56 51 51 246 120 36
75 PPA80 166 85 15 172 172 M6 G 1/5 66 68 68 343 142
90 PPA80 200 105 15 172 172 M7 G 1/6 66 71 71 343 142
110 PPA80 238 123 22 172 172 M8 G 1/7 66 82 82 343 142

d Y H X10 B3 BG Wmax G1 da2 X6 X5 X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 75 155 35 25 M6 77 M5 33 30 80 43 20 12 12 68
20 75 159 35 25 M6 77 M5 33 30 80 43 20 14 14 67
25 75 159 35 25 M6 77 M5 33 30 80 43 20 17 17 76
32 88 178 35 25 M6 93 M5 33 30 80 51 20 21 21 82
40 88 184 33 45 M8 93 M5 33 30 80 51 20 24 24 98
50 111 213 33 45 M8 117 M5 33 30 80 62 20 29 29 99
tabella continua alla pagina successiva
