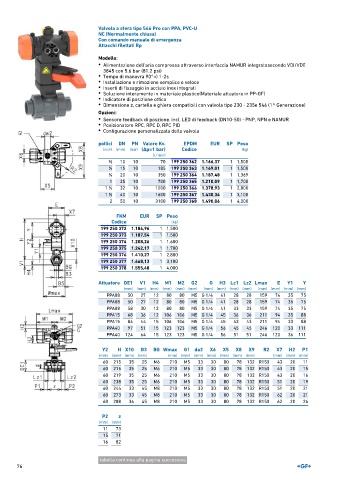

Page 78 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro con PPA, PVC-U
NC (Normalmente chiusa)
Con comando manuale di emergenza
Attacchi filettati Rp

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 70 199 250 362 1.166,37 1 1,500
1 15 10 185 199 250 363 1.169,01 1 1,500
∕2
3 ∕4 20 10 350 199 250 364 1.187,48 1 1,369
1 25 10 700 199 250 365 1.210,09 1 1,700
1
1 ∕4 32 10 1000 199 250 366 1.378,93 1 2,800
1 40 10 1600 199 250 367 1.430,34 1 3,100
1 ∕2
2 50 10 3100 199 250 368 1.490,06 1 4,000
FKM EUR SP Peso
Codice (kg)
199 250 372 1.184,96 1 1,500
199 250 373 1.187,54 1 1,500
199 250 374 1.208,26 1 1,600
199 250 375 1.242,17 1 1,700
199 250 376 1.410,27 1 2,800
199 250 377 1.468,13 1 3,100
199 250 378 1.555,48 1 4,000

Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35 75
PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35 75
PPA08 58 30 12 80 80 M5 G 1/4 41 33 33 159 74 35 75
PPA15 68 36 12 106 106 M5 G 1/4 45 36 36 211 94 35 88
PPA15 84 44 15 106 106 M5 G 1/4 45 43 43 211 94 33 88
PPA40 97 51 15 123 123 M5 G 1/4 56 45 45 246 120 33 111
PPA40 124 64 15 123 123 M5 G 1/4 56 51 51 246 120 36 111

Y2 H X10 B3 BG Wmax G1 da2 X6 X5 X8 X9 R2 X7 H2 P1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 11
60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 15
60 219 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 16
60 238 35 25 M6 210 M5 33 30 80 78 132 R150 51 20 19
60 244 33 45 M8 210 M5 33 30 80 78 132 R150 51 20 21
60 273 33 45 M8 210 M5 33 30 80 78 132 R150 62 20 21
60 288 36 45 M8 210 M5 33 30 80 78 132 R150 62 20 26

P2 z
(mm) (mm)
11 73
15 71
16 82

tabella continua alla pagina successiva
