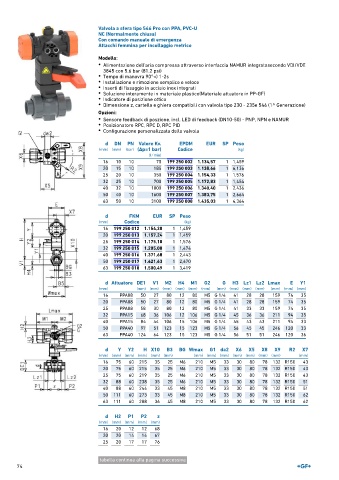

Page 76 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro con PPA, PVC-U
NC (Normalmente chiusa)
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 250 002 1.134,57 1 1,459
20 15 10 185 199 250 003 1.138,66 1 6,136
25 20 10 350 199 250 004 1.154,33 1 1,576
32 25 10 700 199 250 005 1.172,83 1 1,454
40 32 10 1000 199 250 006 1.340,40 1 2,436
50 40 10 1600 199 250 007 1.383,75 1 2,664
63 50 10 3100 199 250 008 1.435,03 1 4,364

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 012 1.154,20 1 1,459
20 199 250 013 1.157,24 1 1,459
25 199 250 014 1.175,10 1 1,576
32 199 250 015 1.205,08 1 1,474
40 199 250 016 1.371,68 1 2,443
50 199 250 017 1.421,63 1 2,670
63 199 250 018 1.500,49 1 3,419

d Attuatore DE1 V1 M2 H4 M1 G2 G H3 Lz1 Lz2 Lmax E Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 27 80 12 80 M5 G 1/4 41 28 28 159 74 35
20 PPA08 50 27 80 12 80 M5 G 1/4 41 28 28 159 74 35
25 PPA08 58 30 80 12 80 M5 G 1/4 41 33 33 159 74 35
32 PPA15 68 36 106 12 106 M5 G 1/4 45 36 36 211 94 35
40 PPA15 84 44 106 15 106 M5 G 1/4 45 43 43 211 94 33
50 PPA40 97 51 123 15 123 M5 G 1/4 56 45 45 246 120 33
63 PPA40 124 64 123 15 123 M5 G 1/4 56 51 51 246 120 36

d Y Y2 H X10 B3 BG Wmax G1 da2 X6 X5 X8 X9 R2 X7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 75 60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43
20 75 60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43
25 75 60 219 35 25 M6 210 M5 33 30 80 78 132 R150 43
32 88 60 238 35 25 M6 210 M5 33 30 80 78 132 R150 51
40 88 60 244 33 45 M8 210 M5 33 30 80 78 132 R150 51
50 111 60 273 33 45 M8 210 M5 33 30 80 78 132 R150 62
63 111 60 288 36 45 M8 210 M5 33 30 80 78 132 R150 62

d H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm)
16 20 12 12 68
20 20 14 14 67
25 20 17 17 76

tabella continua alla pagina successiva
