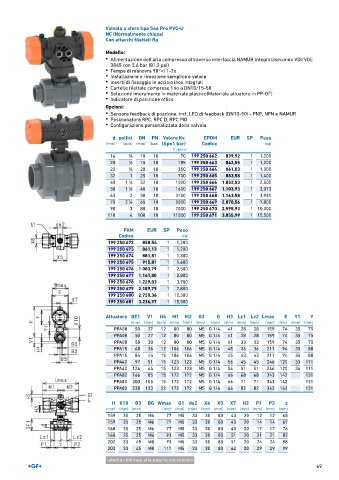

Page 71 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro PVC-U
NC (Normalmente chiusa)
Con attacchi filettati Rp

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Cartelle filettate comprese fino a DN10/15-50
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 70 199 250 662 839,92 1 1,200
20 1 ∕2 15 10 185 199 250 663 842,55 1 1,200
25 3 ∕4 20 10 350 199 250 664 861,03 1 1,300
32 1 25 10 700 199 250 665 883,58 1 1,400
40 1 ∕4 32 10 1000 199 250 666 1.052,53 1 2,500
1
50 1 ∕2 40 10 1600 199 250 667 1.103,93 1 3,073
1
63 2 50 10 3100 199 250 668 1.163,58 1 3,931
75 2 ∕2 65 10 5000 199 250 669 2.070,56 1 7,800
1
90 3 80 10 7000 199 250 670 2.598,93 1 10,300
110 4 100 10 11000 199 250 671 3.055,99 1 15,500

FKM EUR SP Peso
Codice (kg)
199 250 672 858,54 1 1,200
199 250 673 861,13 1 1,200
199 250 674 881,81 1 1,300
199 250 675 915,81 1 1,400
199 250 676 1.083,79 1 2,500
199 250 677 1.141,80 1 2,800
199 250 678 1.229,03 1 3,700
199 250 679 2.189,79 1 7,800
199 250 680 2.750,36 1 10,300
199 250 681 3.236,97 1 15,500

Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35 75
PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35 75
PPA08 58 30 12 80 80 M5 G 1/4 41 33 33 159 74 35 75
PPA15 68 36 12 106 106 M5 G 1/4 45 36 36 211 94 35 88
PPA15 84 44 15 106 106 M5 G 1/4 45 43 43 211 94 35 88
PPA40 97 51 15 123 123 M5 G 1/4 56 45 45 246 120 33 111
PPA40 124 64 15 123 123 M5 G 1/4 56 51 51 246 120 36 111
PPA80 166 85 15 172 172 M5 G 1/4 66 68 68 343 142 131
PPA80 200 105 15 172 172 M5 G 1/4 66 71 71 343 142 131
PPA80 238 123 22 172 172 M5 G 1/4 66 82 82 343 142 131

H X10 B3 BG Wmax G1 da2 X6 X5 X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
159 35 25 M6 77 M5 33 30 80 43 20 12 12 68
159 35 25 M6 77 M5 33 30 80 43 20 14 14 67
168 35 25 M6 77 M5 33 30 80 43 20 17 17 76
168 35 25 M6 93 M5 33 30 80 51 20 21 21 82
202 33 45 M8 93 M5 33 30 80 51 20 24 24 98
202 33 45 M8 117 M5 33 30 80 62 20 29 29 99
tabella continua alla pagina successiva
