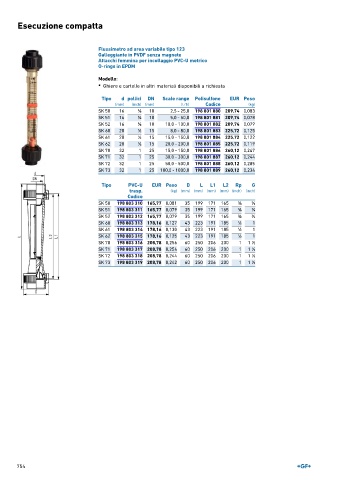

Esecuzione compatta

Flussimetro ad area variabile tipo 123
Galleggiante in PVDF senza magnete
Attacchi femmina per incollaggio PVC-U metrico
O-rings in EPDM

Modello:
• Ghiere e cartelle in altri materiali disponibili a richiesta

Tipo d pollici DN Scale range Polisulfone EUR Peso
(mm) (inch) (mm) (l ⁄ h) Codice (kg)
SK 50 16 3 ∕8 10 2,5 - 25,0 198 801 880 209,74 0,083
SK 51 16 3 ∕8 10 5,0 - 50,0 198 801 881 209,74 0,078
SK 52 16 3 ∕8 10 10,0 - 100,0 198 801 882 209,74 0,079
SK 60 20 1 ∕2 15 8,0 - 80,0 198 801 883 225,72 0,125
SK 61 20 1 ∕2 15 15,0 - 150,0 198 801 884 225,72 0,122
SK 62 20 1 ∕2 15 20,0 - 200,0 198 801 885 225,72 0,119
SK 70 32 1 25 15,0 - 150,0 198 801 886 260,12 0,247
SK 71 32 1 25 30,0 - 300,0 198 801 887 260,12 0,244
SK 72 32 1 25 50,0 - 500,0 198 801 888 260,12 0,285
SK 73 32 1 25 100,0 - 1000,0 198 801 889 260,12 0,234

Tipo PVC-U EUR Peso D L L1 L2 Rp G
trasp. (kg) (mm) (mm) (mm) (mm) (inch) (inch)
Codice
SK 50 198 803 310 165,77 0,081 35 199 171 165 3 ∕8 3 ∕4
SK 51 198 803 311 165,77 0,079 35 199 171 165 3 ∕8 3 ∕4
SK 52 198 803 312 165,77 0,079 35 199 171 165 3 ∕8 3 ∕4
SK 60 198 803 313 178,16 0,127 43 223 191 185 1 ∕2 1
SK 61 198 803 314 178,16 0,130 43 223 191 185 1 ∕2 1
SK 62 198 803 315 178,16 0,125 43 223 191 185 1 ∕2 1
SK 70 198 803 316 208,78 0,256 60 250 206 200 1 1 ∕2
1
SK 71 198 803 317 208,78 0,254 60 250 206 200 1 1 ∕2
1
SK 72 198 803 318 208,78 0,244 60 250 206 200 1 1 ∕2
1
SK 73 198 803 319 208,78 0,242 60 250 206 200 1 1 ∕2
1
