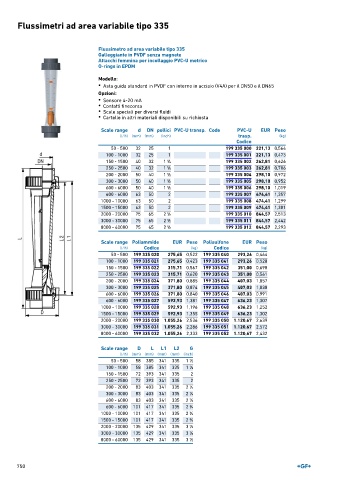

Flussimetri ad area variabile tipo 335

Flussimetro ad area variabile tipo 335
Galleggiante in PVDF senza magnete
Attacchi femmina per incollaggio PVC-U metrico
O-rings in EPDM

Modello:
• Asta guida standard in PVDF con interno in acciaio (V4A) per il DN50 e il DN65

Opzioni:
• Sensore 4-20 mA
• Contatti finecorsa
• Scale speciali per diversi fluidi
• Cartelle in altri materiali disponibili su richiesta

Scale range d DN pollici PVC-U transp. Code PVC-U EUR Peso
(l ⁄ h) (mm) (mm) (inch) trasp. (kg)
Codice
50 - 500 32 25 1 199 335 000 221,13 0,564
100 - 1000 32 25 1 199 335 001 221,13 0,473
150 - 1500 40 32 1 ∕4 199 335 002 262,81 0,626
1
250 - 2500 40 32 1 ∕4 199 335 003 262,81 0,706
1
200 - 2000 50 40 1 ∕2 199 335 004 298,10 0,972
1
300 - 3000 50 40 1 ∕2 199 335 005 298,10 0,952
1
600 - 6000 50 40 1 ∕2 199 335 006 298,10 1,019
1
600 - 6000 63 50 2 199 335 007 474,41 1,357
1000 - 10000 63 50 2 199 335 008 474,41 1,299
1500 - 15000 63 50 2 199 335 009 474,41 1,301
2000 - 20000 75 65 2 ∕2 199 335 010 844,57 2,513
1
3000 - 30000 75 65 2 ∕2 199 335 011 844,57 2,442
1
8000 - 60000 75 65 2 ∕2 199 335 012 844,57 2,293
1
Scale range Poliammide EUR Peso Polisulfone EUR Peso
(l ⁄ h) Codice (kg) Codice (kg)
50 - 500 199 335 020 275,65 0,522 199 335 040 293,26 0,464
100 - 1000 199 335 021 275,65 0,423 199 335 041 293,26 0,528
150 - 1500 199 335 022 315,71 0,567 199 335 042 351,00 0,698
250 - 2500 199 335 023 315,71 0,620 199 335 043 351,00 0,561
200 - 2000 199 335 024 371,80 0,885 199 335 044 407,03 1,057
300 - 3000 199 335 025 371,80 0,874 199 335 045 407,03 1,038
600 - 6000 199 335 026 371,80 0,840 199 335 046 407,03 0,991
600 - 6000 199 335 027 592,93 1,381 199 335 047 636,23 1,307
1000 - 10000 199 335 028 592,93 1,196 199 335 048 636,23 1,252
1500 - 15000 199 335 029 592,93 1,355 199 335 049 636,23 1,302
2000 - 20000 199 335 030 1.055,26 2,536 199 335 050 1.120,67 2,639
3000 - 30000 199 335 031 1.055,26 2,286 199 335 051 1.120,67 2,572
8000 - 60000 199 335 032 1.055,26 2,333 199 335 052 1.120,67 2,432

Scale range D L L1 L2 G
(l ⁄ h) (mm) (mm) (mm) (mm) (inch)
50 - 500 58 385 341 335 1 ∕2
1
100 - 1000 58 385 341 335 1 ∕2
1
150 - 1500 72 393 341 335 2
250 - 2500 72 393 341 335 2
200 - 2000 83 403 341 335 2 ∕4
1
300 - 3000 83 403 341 335 2 ∕4
1
600 - 6000 83 403 341 335 2 ∕4
1
600 - 6000 101 417 341 335 2 ∕4
3
1000 - 10000 101 417 341 335 2 ∕4
3
1500 - 15000 101 417 341 335 2 ∕4
3
2000 - 20000 135 429 341 335 3 ∕2
1
3000 - 30000 135 429 341 335 3 ∕2
1
8000 - 60000 135 429 341 335 3 ∕2
1
