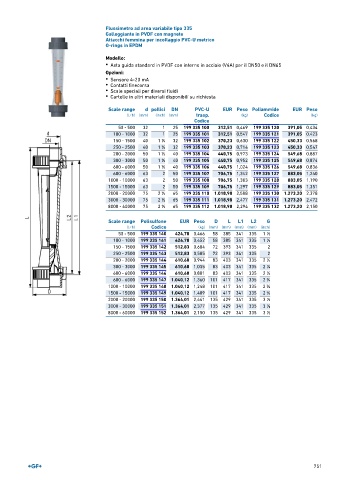

Flussimetro ad area variabile tipo 335
Galleggiante in PVDF con magnete
Attacchi femmina per incollaggio PVC-U metrico
O-rings in EPDM

Modello:
• Asta guida standard in PVDF con interno in acciaio (V4A) per il DN50 e il DN65

Opzioni:
• Sensore 4-20 mA
• Contatti finecorsa
• Scale speciali per diversi fluidi
• Cartelle in altri materiali disponibili su richiesta

Scale range d pollici DN PVC-U EUR Peso Poliammide EUR Peso
(l ⁄ h) (mm) (inch) (mm) trasp. (kg) Codice (kg)
Codice
50 - 500 32 1 25 199 335 100 312,51 0,469 199 335 120 391,05 0,434
100 - 1000 32 1 25 199 335 101 312,51 0,547 199 335 121 391,05 0,423
150 - 1500 40 1 ∕4 32 199 335 102 370,23 0,630 199 335 122 450,33 0,568
1
250 - 2500 40 1 ∕4 32 199 335 103 370,23 0,714 199 335 123 450,33 0,547
1
200 - 2000 50 1 ∕2 40 199 335 104 440,75 0,973 199 335 124 549,68 0,887
1
300 - 3000 50 1 ∕2 40 199 335 105 440,75 0,952 199 335 125 549,68 0,874
1
600 - 6000 50 1 ∕2 40 199 335 106 440,75 1,024 199 335 126 549,68 0,836
1
600 - 6000 63 2 50 199 335 107 706,75 1,342 199 335 127 883,05 1,240
1000 - 10000 63 2 50 199 335 108 706,75 1,303 199 335 128 883,05 1,190
1500 - 15000 63 2 50 199 335 109 706,75 1,297 199 335 129 883,05 1,351
2000 - 20000 75 2 ∕2 65 199 335 110 1.018,98 2,508 199 335 130 1.273,20 2,378
1
3000 - 30000 75 2 ∕2 65 199 335 111 1.018,98 2,477 199 335 131 1.273,20 2,472
1
8000 - 60000 75 2 ∕2 65 199 335 112 1.018,98 2,294 199 335 132 1.273,20 2,150
1
Scale range Polisulfone EUR Peso D L L1 L2 G
(l ⁄ h) Codice (kg) (mm) (mm) (mm) (mm) (inch)
50 - 500 199 335 140 424,70 0,466 58 385 341 335 1 ∕2
1
1
100 - 1000 199 335 141 424,70 0,452 58 385 341 335 1 ∕2
150 - 1500 199 335 142 512,83 0,604 72 393 341 335 2
250 - 2500 199 335 143 512,83 0,585 72 393 341 335 2
200 - 2000 199 335 144 610,60 0,944 83 403 341 335 2 ∕4
1
300 - 3000 199 335 145 610,60 1,035 83 403 341 335 2 ∕4
1
600 - 6000 199 335 146 610,60 0,881 83 403 341 335 2 ∕4
1
600 - 6000 199 335 147 1.040,12 1,360 101 417 341 335 2 ∕4
3
1000 - 10000 199 335 148 1.040,12 1,248 101 417 341 335 2 ∕4
3
1500 - 15000 199 335 149 1.040,12 1,409 101 417 341 335 2 ∕4
3
2000 - 20000 199 335 150 1.364,01 2,441 135 429 341 335 3 ∕2
1
3000 - 30000 199 335 151 1.364,01 2,377 135 429 341 335 3 ∕2
1
8000 - 60000 199 335 152 1.364,01 2,150 135 429 341 335 3 ∕2
1
