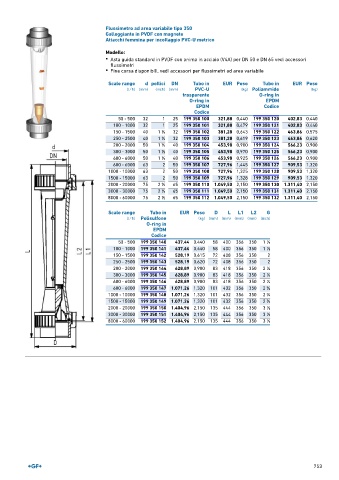

Page 755 - GEORGFISCHER - LISTINO 877 - FIDRA

Flussimetro ad area variabile tipo 350
Galleggiante in PVDF con magnete
Attacchi femmina per incollaggio PVC-U metrico

Modello:
• Asta guida standard in PVDF con anima in acciaio (V4A) per DN 50 e DN 65 vedi accessori
flussimetri
• Fine corsa disponibili, vedi accessori per flussimetri ad area variabile

Scale range d pollici DN Tubo in EUR Peso Tubo in EUR Peso
(l ⁄ h) (mm) (inch) (mm) PVC-U (kg) Poliammide (kg)
trasparente O-ring in
O-ring in EPDM
EPDM Codice
Codice
50 - 500 32 1 25 199 350 100 321,88 0,440 199 350 120 402,83 0,440
100 - 1000 32 1 25 199 350 101 321,88 0,479 199 350 121 402,83 0,440
150 - 1500 40 1 ∕4 32 199 350 102 381,28 0,643 199 350 122 463,86 0,575
1
250 - 2500 40 1 ∕4 32 199 350 103 381,28 0,619 199 350 123 463,86 0,620
1
200 - 2000 50 1 ∕2 40 199 350 104 453,98 0,900 199 350 124 566,23 0,900
1
300 - 3000 50 1 ∕2 40 199 350 105 453,98 0,970 199 350 125 566,23 0,900
1
1
600 - 6000 50 1 ∕2 40 199 350 106 453,98 0,925 199 350 126 566,23 0,900
600 - 6000 63 2 50 199 350 107 727,96 1,445 199 350 127 909,53 1,320
1000 - 10000 63 2 50 199 350 108 727,96 1,325 199 350 128 909,53 1,320
1500 - 15000 63 2 50 199 350 109 727,96 1,328 199 350 129 909,53 1,320
2000 - 20000 75 2 ∕2 65 199 350 110 1.049,50 2,150 199 350 130 1.311,40 2,150
1
3000 - 30000 75 2 ∕2 65 199 350 111 1.049,50 2,150 199 350 131 1.311,40 2,150
1
8000 - 60000 75 2 ∕2 65 199 350 112 1.049,50 2,150 199 350 132 1.311,40 2,150
1
Scale range Tubo in EUR Peso D L L1 L2 G
(l ⁄ h) Polisulfone (kg) (mm) (mm) (mm) (mm) (inch)
O-ring in
EPDM
Codice
50 - 500 199 350 140 437,44 0,440 58 400 356 350 1 ∕2
1
100 - 1000 199 350 141 437,44 0,440 58 400 356 350 1 ∕2
1
150 - 1500 199 350 142 528,19 0,615 72 408 356 350 2
250 - 2500 199 350 143 528,19 0,620 72 408 356 350 2
200 - 2000 199 350 144 628,89 0,900 83 418 356 350 2 ∕4
1
300 - 3000 199 350 145 628,89 0,900 83 418 356 350 2 ∕4
1
600 - 6000 199 350 146 628,89 0,900 83 418 356 350 2 ∕4
1
600 - 6000 199 350 147 1.071,26 1,320 101 432 356 350 2 ∕4
3
1000 - 10000 199 350 148 1.071,26 1,320 101 432 356 350 2 ∕4
3
1500 - 15000 199 350 149 1.071,26 1,320 101 432 356 350 2 ∕4
3
2000 - 20000 199 350 150 1.404,96 2,150 135 444 356 350 3 ∕2
1
3000 - 30000 199 350 151 1.404,96 2,150 135 444 356 350 3 ∕2
1
8000 - 60000 199 350 152 1.404,96 2,150 135 444 356 350 3 ∕2
1
