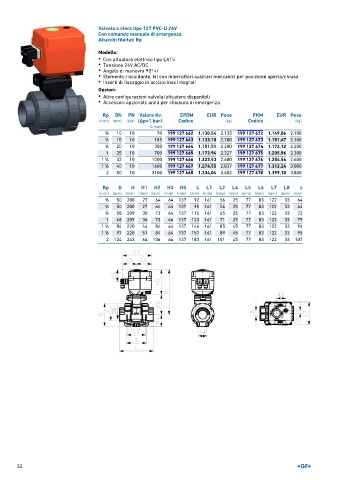

Valvola a sfera tipo 127 PVC-U 24V
Con comando manuale di emergenza
Attacchi filettati Rp

Modello:
• Con attuatore elettrico tipo EA15
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

Rp DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 70 199 127 662 1.130,54 2,135 199 127 672 1.149,06 2,100
1 15 10 185 199 127 663 1.133,10 2,100 199 127 673 1.151,67 2,100
∕2
3 ∕4 20 10 350 199 127 664 1.151,51 2,200 199 127 674 1.172,12 2,200
1 25 10 700 199 127 665 1.173,94 2,327 199 127 675 1.205,96 2,300
1
1 ∕4 32 10 1000 199 127 666 1.223,53 2,600 199 127 676 1.254,56 2,600
1 40 10 1600 199 127 667 1.274,55 2,837 199 127 677 1.312,24 3,000
1 ∕2
2 50 10 3100 199 127 668 1.334,04 3,602 199 127 678 1.399,10 3,800
Rp D H H1 H2 H3 H5 L L1 L2 L4 L5 L6 L7 L8 z
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 ∕8 50 200 27 64 64 137 92 161 56 25 77 83 122 33 64
1 50 200 27 64 64 137 95 161 56 25 77 83 122 33 64
∕2
3 ∕4 58 209 30 73 64 137 110 161 65 25 77 83 122 33 72
1 68 209 36 73 64 137 123 161 71 25 77 83 122 33 79
1
1 ∕4 84 220 44 84 64 137 146 161 85 45 77 83 122 33 94
1 97 220 51 84 64 137 157 161 89 45 77 83 122 33 95
1 ∕2
2 124 243 64 106 64 137 183 161 101 45 77 83 122 33 107
