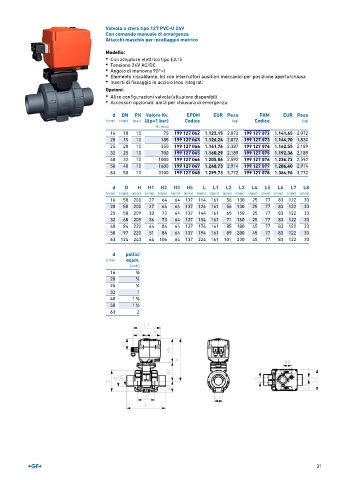

Valvola a sfera tipo 127 PVC-U 24V
Con comando manuale di emergenza
Attacchi maschio per incollaggio metrico

Modello:
• Con attuatore elettrico tipo EA15
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
16 10 10 70 199 127 062 1.122,15 2,072 199 127 072 1.141,65 2,072
20 15 10 185 199 127 063 1.126,24 2,072 199 127 073 1.144,70 1,830
25 20 10 350 199 127 064 1.141,76 2,387 199 127 074 1.162,55 2,189
32 25 10 700 199 127 065 1.160,29 2,189 199 127 075 1.192,36 2,189
40 32 10 1000 199 127 066 1.205,56 2,592 199 127 076 1.236,72 2,592
50 40 10 1600 199 127 067 1.248,73 2,914 199 127 077 1.286,40 2,914
63 50 10 3100 199 127 068 1.299,73 3,772 199 127 078 1.364,94 3,772

d D H H1 H2 H3 H5 L L1 L2 L3 L4 L5 L6 L7 L8
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 200 27 64 64 137 114 161 56 130 25 77 83 122 33
20 50 200 27 64 64 137 124 161 56 130 25 77 83 122 33
25 58 209 30 73 64 137 144 161 65 150 25 77 83 122 33
32 68 209 36 73 64 137 154 161 71 160 25 77 83 122 33
40 84 220 44 84 64 137 174 161 85 180 45 77 83 122 33
50 97 220 51 84 64 137 194 161 89 200 45 77 83 122 33
63 124 243 64 106 64 137 224 161 101 230 45 77 83 122 33

d pollici
(mm) equiv.
(inch)
16 3 ∕8
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
1
50 1 ∕2
63 2
