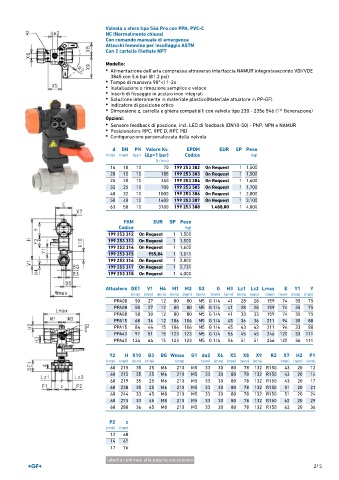

Page 217 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro con PPA, PVC-C
NC (Normalmente chiusa)
Con comando manuale di emergenza
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 253 302 On Request 1 1,500
20 15 10 185 199 253 303 On Request 1 1,500
25 20 10 350 199 253 304 On Request 1 1,600
32 25 10 700 199 253 305 On Request 1 1,700
40 32 10 1000 199 253 306 On Request 1 2,800
50 40 10 1600 199 253 307 On Request 1 3,100
63 50 10 3100 199 253 308 1.488,00 1 4,000

FKM EUR SP Peso
Codice (kg)
199 253 312 On Request 1 1,500
199 253 313 On Request 1 1,500
199 253 314 On Request 1 1,600
199 253 315 955,84 1 1,511
199 253 316 On Request 1 2,800
199 253 317 On Request 1 2,731
199 253 318 On Request 1 4,000

Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35 75
PPA08 50 27 12 80 80 M5 G 1/4 41 28 28 159 74 35 75
PPA08 58 30 12 80 80 M5 G 1/4 41 33 33 159 74 35 75
PPA15 68 36 12 106 106 M5 G 1/4 45 36 36 211 94 35 88
PPA15 84 44 15 106 106 M5 G 1/4 45 43 43 211 94 33 88
PPA40 97 51 15 123 123 M5 G 1/4 56 45 45 246 120 33 111
PPA40 124 64 15 123 123 M5 G 1/4 56 51 51 246 120 36 111

Y2 H X10 B3 BG Wmax G1 da2 X6 X5 X8 X9 R2 X7 H2 P1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 12
60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 14
60 219 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 17
60 238 35 25 M6 210 M5 33 30 80 78 132 R150 51 20 21
60 244 33 45 M8 210 M5 33 30 80 78 132 R150 51 20 24
60 273 33 45 M8 210 M5 33 30 80 78 132 R150 62 20 29
60 288 36 45 M8 210 M5 33 30 80 78 132 R150 62 20 36

P2 z
(mm) (mm)
12 68
14 67
17 76
tabella continua alla pagina successiva
215
