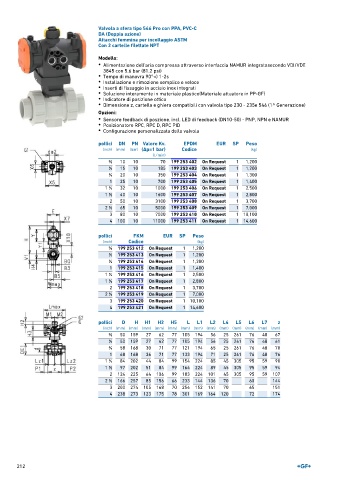

Page 214 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro con PPA, PVC-C
DA (Doppia azione)
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 70 199 253 402 On Request 1 1,200
1 15 10 185 199 253 403 On Request 1 1,200
∕2
3 ∕4 20 10 350 199 253 404 On Request 1 1,300
1 25 10 700 199 253 405 On Request 1 1,400
1
1 ∕4 32 10 1000 199 253 406 On Request 1 2,500
1 40 10 1600 199 253 407 On Request 1 2,800
1 ∕2
2 50 10 3100 199 253 408 On Request 1 3,700
1 65 10 5000 199 253 409 On Request 1 7,000
2 ∕2
3 80 10 7000 199 253 410 On Request 1 10,100
4 100 10 11000 199 253 411 On Request 1 14,600
pollici FKM EUR SP Peso
(inch) Codice (kg)
3 199 253 412 On Request 1 1,200
∕8
1 ∕2 199 253 413 On Request 1 1,200
3 199 253 414 On Request 1 1,300
∕4
1 199 253 415 On Request 1 1,400
1 199 253 416 On Request
1 ∕4 1 2,500
1 199 253 417 On Request 1 2,800
1 ∕2
2 199 253 418 On Request 1 3,700
1 199 253 419 On Request 1 7,000
2 ∕2
3 199 253 420 On Request 1 10,100
4 199 253 421 On Request 1 14,600
pollici D H H1 H2 H5 L L1 L2 L4 L5 L6 L7 z
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 50 159 27 62 77 105 194 56 25 261 76 48 67
∕8
1 ∕2 50 159 27 62 77 105 194 56 25 261 76 48 61
3 58 168 30 71 77 121 194 65 25 261 76 48 70
∕4
1 68 168 36 71 77 133 194 71 25 261 76 48 76
1 84 202 44 84 99 154 224 85 45 305 95 59 90
1 ∕4
1
1 ∕2 97 202 51 84 99 164 224 89 45 305 95 59 94
2 124 225 64 106 99 183 224 101 45 305 95 59 107
1
2 ∕2 166 257 85 156 66 233 144 136 70 60 144
3 200 274 105 168 70 254 152 141 70 65 151
4 238 273 123 175 78 301 169 164 120 72 174

212
