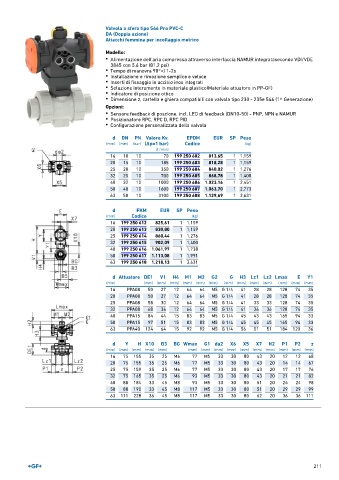

Page 213 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro PVC-C
DA (Doppia azione)
Attacchi femmina per incollaggio metrico

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 250 602 813,65 1 1,159
20 15 10 185 199 250 603 818,28 1 1,159
25 20 10 350 199 250 604 840,02 1 1,276
32 25 10 700 199 250 605 868,78 1 1,400
40 32 10 1000 199 250 606 1.023,16 1 2,451
50 40 10 1600 199 250 607 1.063,70 1 2,773
63 50 10 3100 199 250 608 1.129,69 1 3,631

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 612 825,61 1 1,159
20 199 250 613 830,80 1 1,159
25 199 250 614 860,44 1 1,276
32 199 250 615 902,09 1 1,400
40 199 250 616 1.061,97 1 1,738
50 199 250 617 1.113,08 1 1,991
63 199 250 618 1.218,13 1 3,631

d Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35
20 PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35
25 PPA08 58 30 12 64 64 M5 G 1/4 41 33 33 128 74 35
32 PPA08 68 36 12 64 64 M5 G 1/4 41 36 36 128 74 35
40 PPA15 84 44 15 83 83 M5 G 1/4 45 43 43 165 94 33
50 PPA15 97 51 15 83 83 M5 G 1/4 45 45 45 165 94 33
63 PPA40 124 64 15 92 92 M5 G 1/4 56 51 51 184 120 36

d Y H X10 B3 BG Wmax G1 da2 X6 X5 X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 75 155 35 25 M6 77 M5 33 30 80 43 20 12 12 68
20 75 155 35 25 M6 77 M5 33 30 80 43 20 14 14 67
25 75 159 35 25 M6 77 M5 33 30 80 43 20 17 17 76
32 75 165 35 25 M6 93 M5 33 30 80 43 20 21 21 82
40 88 184 33 45 M8 93 M5 33 30 80 51 20 24 24 98
50 88 190 33 45 M8 117 M5 33 30 80 51 20 29 29 99
63 111 228 36 45 M8 117 M5 33 30 80 62 20 36 36 111

211
