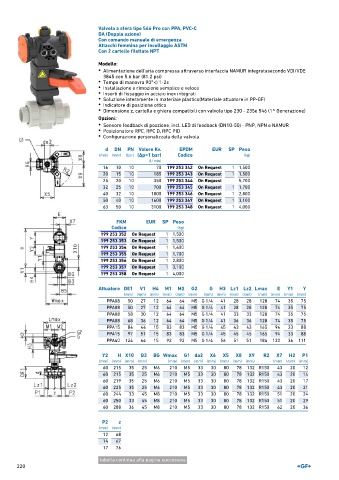

Page 222 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro con PPA, PVC-C
DA (Doppia azione)
Con comando manuale di emergenza
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 199 253 342 On Request 1 1,500
20 15 10 185 199 253 343 On Request 1 1,500
25 20 10 350 199 253 344 On Request 5,700
32 25 10 700 199 253 345 On Request 1 1,700
40 32 10 1000 199 253 346 On Request 1 2,800
50 40 10 1600 199 253 347 On Request 1 3,100
63 50 10 3100 199 253 348 On Request 1 4,000

FKM EUR SP Peso
Codice (kg)
199 253 352 On Request 1 1,500
199 253 353 On Request 1 1,500
199 253 354 On Request 1 1,600
199 253 355 On Request 1 1,700
199 253 356 On Request 1 2,800
199 253 357 On Request 1 3,100
199 253 358 On Request 1 4,000

Attuatore DE1 V1 H4 M1 M2 G2 G H3 Lz1 Lz2 Lmax E Y1 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35 75
PPA08 50 27 12 64 64 M5 G 1/4 41 28 28 128 74 35 75
PPA08 58 30 12 64 64 M5 G 1/4 41 33 33 128 74 35 75
PPA08 68 36 12 64 64 M5 G 1/4 41 36 36 128 74 35 75
PPA15 84 44 15 83 83 M5 G 1/4 45 43 43 165 94 33 88
PPA15 97 51 15 83 83 M5 G 1/4 45 45 45 165 94 33 88
PPA40 124 64 15 92 92 M5 G 1/4 56 51 51 184 120 36 111

Y2 H X10 B3 BG Wmax G1 da2 X6 X5 X8 X9 R2 X7 H2 P1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 12
60 215 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 14
60 219 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 17
60 225 35 25 M6 210 M5 33 30 80 78 132 R150 43 20 21
60 244 33 45 M8 210 M5 33 30 80 78 132 R150 51 20 24
60 250 33 45 M8 210 M5 33 30 80 78 132 R150 51 20 29
60 288 36 45 M8 210 M5 33 30 80 78 132 R150 62 20 36

P2 z
(mm) (mm)
12 68
14 67
17 76
tabella continua alla pagina successiva
