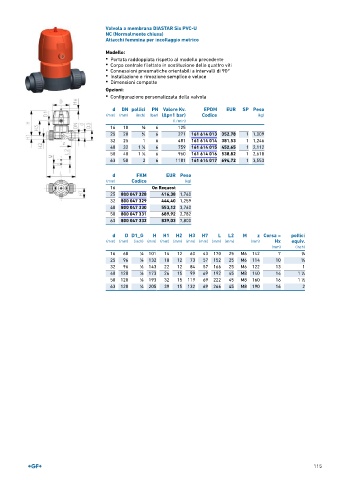

Page 117 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a membrana DIASTAR Six PVC-U
NC (Normalmente chiusa)
Attacchi femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 6 125
25 20 3 ∕4 6 271 161 614 013 352,78 1 1,009
32 25 1 6 481 161 614 014 381,53 1 1,246
40 32 1 ∕4 6 759 161 614 015 452,65 1 2,112
1
50 40 1 ∕2 6 960 161 614 016 538,82 1 2,618
1
63 50 2 6 1181 161 614 017 694,72 1 3,553
d FKM EUR Peso
(mm) Codice (kg)
16 On Request
25 800 047 328 416,38 1,760
32 800 047 329 444,40 1,259
40 800 047 330 553,12 3,760
50 800 047 331 689,92 2,782
63 800 047 332 839,03 7,800

d D D1_G H H1 H2 H3 H7 L L2 M z Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
16 68 1 ∕8 101 14 12 60 43 170 25 M6 142 7 3 ∕8
25 96 1 ∕8 132 18 12 73 57 152 25 M6 114 10 3 ∕4
32 96 1 ∕8 143 22 12 84 57 166 25 M6 122 13 1
40 120 1 ∕8 173 26 15 99 69 192 45 M8 140 14 1 ∕4
1
50 120 1 ∕8 193 32 15 119 69 222 45 M8 160 16 1 ∕2
1
63 120 1 ∕8 205 39 15 132 69 266 45 M8 190 16 2
