Page 115 - GEORGFISCHER - LISTINO 877 - FIDRA

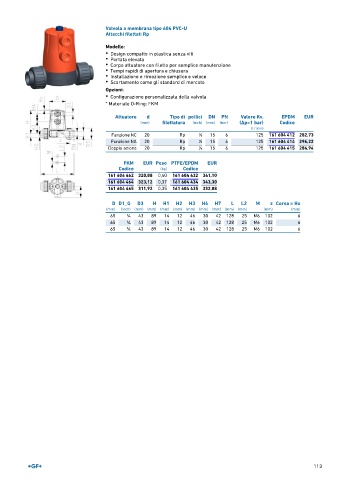

Valvola a membrana tipo 604 PVC-U
Attacchi filettati Rp

Modello:
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore d Tipo di pollici DN PN Valore Kv. EPDM EUR
(mm) filettatura (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 20 Rp 1 ∕2 15 6 125 161 604 412 282,73
Funzione NA 20 Rp 1 ∕2 15 6 125 161 604 414 296,22
Doppia azione 20 Rp 1 ∕2 15 6 125 161 604 415 284,94

FKM EUR Peso PTFE/EPDM EUR
Codice (kg) Codice
161 604 462 320,88 0,40 161 604 432 341,10
161 604 464 323,12 0,37 161 604 434 343,30
161 604 465 311,92 0,35 161 604 435 332,08

D D1_G D3 H H1 H2 H3 H4 H7 L L2 M z Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 43 89 14 12 46 30 42 128 25 M6 102 6
65 1 ∕4 43 89 14 12 46 30 42 128 25 M6 102 6
65 1 ∕4 43 89 14 12 46 30 42 128 25 M6 102 6

113
