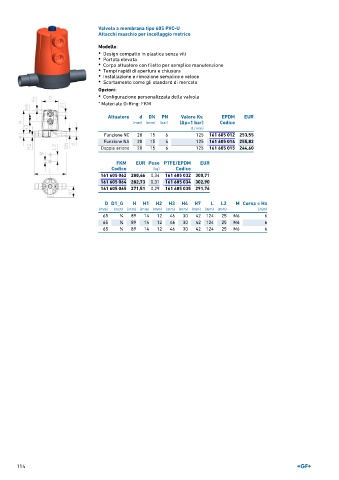

Page 116 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a membrana tipo 605 PVC-U
Attacchi maschio per incollaggio metrico

Modello:
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore d DN PN Valore Kv. EPDM EUR
(mm) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 20 15 6 125 161 605 012 253,55
Funzione NA 20 15 6 125 161 605 014 255,82
Doppia azione 20 15 6 125 161 605 015 244,60

FKM EUR Peso PTFE/EPDM EUR
Codice (kg) Codice
161 605 062 280,46 0,34 161 605 032 300,71
161 605 064 282,73 0,31 161 605 034 302,90
161 605 065 271,51 0,29 161 605 035 291,76

D D1_G H H1 H2 H3 H4 H7 L L2 M Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 89 14 12 46 30 42 124 25 M6 6
65 1 ∕4 89 14 12 46 30 42 124 25 M6 6
65 1 ∕4 89 14 12 46 30 42 124 25 M6 6

114
