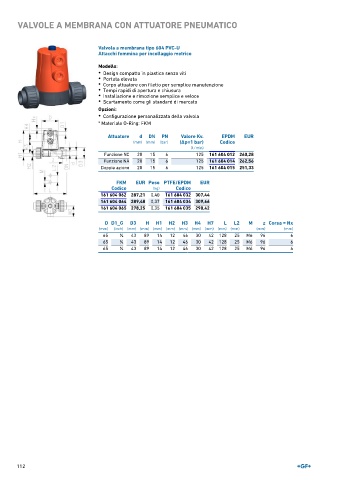

VALVOLE A MEMBRANA CON ATTUATORE PNEUMATICO

Valvola a membrana tipo 604 PVC-U
Attacchi femmina per incollaggio metrico

Modello:
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore d DN PN Valore Kv. EPDM EUR
(mm) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 20 15 6 125 161 604 012 260,28
Funzione NA 20 15 6 125 161 604 014 262,56
Doppia azione 20 15 6 125 161 604 015 251,33

FKM EUR Peso PTFE/EPDM EUR
Codice (kg) Codice
161 604 062 287,21 0,40 161 604 032 307,44
161 604 064 289,48 0,37 161 604 034 309,66
161 604 065 278,25 0,35 161 604 035 298,42

D D1_G D3 H H1 H2 H3 H4 H7 L L2 M z Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 43 89 14 12 46 30 42 128 25 M6 96 6
65 1 ∕4 43 89 14 12 46 30 42 128 25 M6 96 6
65 1 ∕4 43 89 14 12 46 30 42 128 25 M6 96 6
