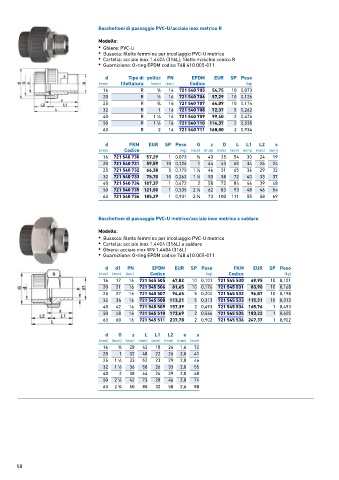

Page 58 - GEORGFISCHER - LISTINO 876 - FIDRA

Bocchettoni di passaggio PVC-U/acciaio inox metrico R
Modello:
• Ghiere: PVC-U
• Bussola: filetto femmina per incollaggio PVC-U metrico
• Cartella: acciaio inox 1.4404 (316L), filetto maschio conico R
• Guarnizione: O-ring EPDM codice 748 410 005-011

d Tipo di pollici PN EPDM EUR SP Peso
(mm) filettatura (inch) (bar) Codice (kg)
16 R 3 ∕8 16 721 540 705 54,75 10 0,073
20 R 1 ∕2 16 721 540 706 57,29 10 0,126
25 R 3 ∕4 16 721 540 707 64,09 10 0,174
32 R 1 16 721 540 708 72,37 5 0,262
40 R 1 ∕4 16 721 540 709 99,40 2 0,476
1
50 R 1 ∕2 16 721 540 710 114,37 2 0,535
1
63 R 2 16 721 540 711 168,80 2 0,934
d FKM EUR SP Peso G z D L L1 L2 s
(mm) Codice (kg) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
16 721 540 730 57,29 1 0,073 3 ∕4 40 35 54 30 24 19
20 721 540 731 59,59 10 0,126 1 44 43 60 34 26 24
25 721 540 732 66,38 5 0,170 1 ∕4 46 51 65 36 29 32
1
32 721 540 733 75,70 10 0,262 1 ∕2 50 58 72 40 33 37
1
40 721 540 734 107,37 1 0,472 2 58 72 84 46 39 48
50 721 540 735 121,50 1 0,535 2 ∕4 62 83 93 48 46 54
1
63 721 540 736 185,29 1 0,931 2 ∕4 73 100 111 55 58 69
3
Bocchettoni di passaggio PVC-U metrico/acciaio inox metrico a saldare

Modello:
• Bussola: filetto femmina per incollaggio PVC-U metrico
• Cartella: acciaio inox 1.4404 (316L) a saldare
• Ghiera: acciaio inox WN 1.4404 (316L)
• Guarnizione: O-ring EPDM codice 748 410 005-011

d d1 PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 17 16 721 545 505 67,82 10 0,101 721 545 530 69,95 10 0,101
20 21 16 721 545 506 81,65 10 0,176 721 545 531 83,90 10 0,168
25 27 16 721 545 507 94,65 5 0,204 721 545 532 96,87 10 0,198
32 34 16 721 545 508 113,21 5 0,313 721 545 533 115,51 10 0,313
40 42 16 721 545 509 157,39 2 0,493 721 545 534 165,76 1 0,493
50 48 16 721 545 510 173,69 2 0,566 721 545 535 183,22 1 0,605
63 60 16 721 545 511 237,78 2 0,902 721 545 536 247,37 1 0,902

d G z L L1 L2 e s
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
16 3 ∕4 28 42 18 24 1,6 32
20 1 32 48 22 26 2,0 41
25 1 ∕4 33 52 23 29 2,0 46
1
1
32 1 ∕2 36 58 26 33 2,0 55
40 2 38 64 26 39 2,0 68
50 2 ∕4 42 73 28 46 2,0 74
1
63 2 ∕4 50 88 32 58 2,6 88
3
