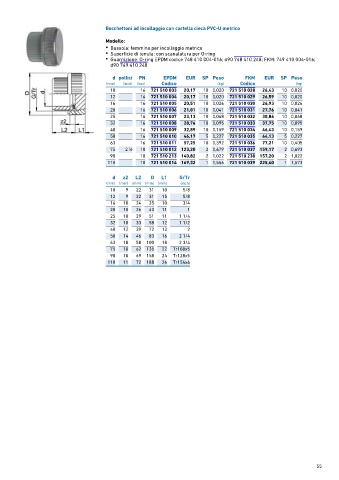

Bocchettoni ad incollaggio con cartella cieca PVC-U metrico
Modello:
• Bussola: femmina per incollaggio metrico
• Superficie di tenuta: con scanalatura per O-ring
• Guarnizione: O-ring EPDM codice 748 410 004-016; d90 748 410 248; FKM: 749 410 004-016;
d90 749 410 248
d pollici PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (bar) Codice (kg) Codice (kg)
10 16 721 510 003 20,17 10 0,020 721 510 028 26,43 10 0,020
12 16 721 510 004 20,17 10 0,020 721 510 029 26,59 10 0,020
16 16 721 510 005 20,51 10 0,026 721 510 030 26,93 10 0,026
20 16 721 510 006 21,01 10 0,041 721 510 031 27,76 10 0,041
25 16 721 510 007 23,13 10 0,068 721 510 032 30,86 10 0,068
32 16 721 510 008 28,74 10 0,095 721 510 033 37,75 10 0,095
40 16 721 510 009 32,89 10 0,159 721 510 034 46,43 10 0,159
50 16 721 510 010 46,17 5 0,227 721 510 035 64,13 5 0,227
63 16 721 510 011 57,25 10 0,392 721 510 036 77,21 10 0,405
75 2 ∕2 10 721 510 012 123,20 2 0,679 721 510 037 159,17 2 0,693
1
90 10 721 510 213 140,82 2 1,022 721 510 238 157,20 2 1,022
110 10 721 510 014 169,32 1 1,556 721 510 039 225,40 1 1,573

d z2 L2 D L1 G/Tr
(mm) (mm) (mm) (mm) (mm) (inch)
10 9 22 31 10 5/8
12 9 22 31 15 5/8
16 10 24 35 10 3/4
20 10 26 43 11 1
25 10 29 51 11 1 1/4
32 10 33 58 12 1 1/2
40 12 39 72 13 2
50 14 46 83 16 2 1/4
63 18 58 100 18 2 3/4
75 18 62 135 22 Tr108x5
90 18 69 158 24 Tr128x5
110 11 72 188 26 Tr154x6

55
