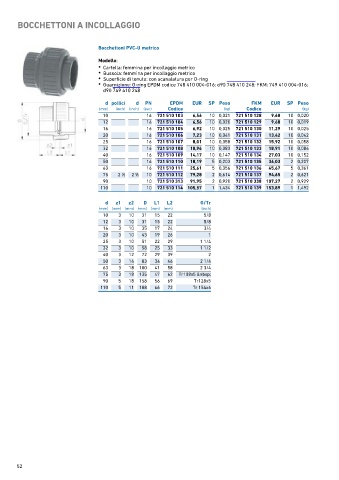

Page 52 - GEORGFISCHER - LISTINO 876 - FIDRA

BOCCHETTONI A INCOLLAGGIO

Bocchettoni PVC-U metrico

Modello:
• Cartella: femmina per incollaggio metrico
• Bussola: femmina per incollaggio metrico
• Superficie di tenuta: con scanalatura per O-ring
• Guarnizione: O-ring EPDM codice 748 410 004-016; d90 748 410 248; FKM: 749 410 004-016;
d90 749 410 248

d pollici d PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (inch) (bar) Codice (kg) Codice (kg)
10 16 721 510 103 6,56 10 0,021 721 510 128 9,68 10 0,020
12 16 721 510 104 6,56 10 0,020 721 510 129 9,68 10 0,019
16 16 721 510 105 6,92 10 0,025 721 510 130 11,29 10 0,025
20 16 721 510 106 7,23 10 0,041 721 510 131 13,42 10 0,042
25 16 721 510 107 8,01 10 0,058 721 510 132 15,92 10 0,058
32 16 721 510 108 10,96 10 0,083 721 510 133 18,91 10 0,084
40 16 721 510 109 14,17 10 0,147 721 510 134 27,03 10 0,152
50 16 721 510 110 18,19 5 0,203 721 510 135 36,03 2 0,207
63 16 721 510 111 25,61 5 0,356 721 510 136 45,67 5 0,361
75 2 ∕2 2 ∕2 10 721 510 112 79,28 2 0,614 721 510 137 94,65 2 0,621
1
1
90 10 721 510 313 91,95 2 0,920 721 510 338 107,27 2 0,929
110 10 721 510 114 105,57 1 1,434 721 510 139 153,89 1 1,492
d z1 z2 D L1 L2 G/Tr
(mm) (mm) (mm) (mm) (mm) (mm) (inch)
10 3 10 31 15 22 5/8
12 3 10 31 15 22 5/8
16 3 10 35 17 24 3/4
20 3 10 43 19 26 1
25 3 10 51 22 29 1 1/4
32 3 10 58 25 33 1 1/2
40 3 12 72 29 39 2
50 3 14 83 34 46 2 1/4
63 3 18 100 41 58 2 3/4
75 3 18 135 47 62 Tr108x5
90 5 18 158 56 69 Tr128x5
110 5 11 188 66 72 Tr 154x6

52
