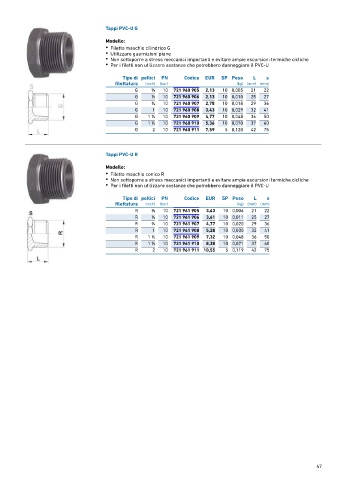

Page 47 - GEORGFISCHER - LISTINO 876 - FIDRA

Tappi PVC-U G
Modello:
• Filetto maschio cilindrico G
• Utilizzare guarnizioni piane
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Tipo di pollici PN Codice EUR SP Peso L s
filettatura (inch) (bar) (kg) (mm) (mm)
G 3 ∕8 10 721 960 905 2,13 10 0,005 21 22
G 1 ∕2 10 721 960 906 2,13 10 0,010 25 27
G 3 ∕4 10 721 960 907 2,78 10 0,018 29 36
G 1 10 721 960 908 3,43 10 0,029 32 41
G 1 ∕4 10 721 960 909 4,77 10 0,048 36 50
1
G 1 ∕2 10 721 960 910 5,36 10 0,070 37 60
1
G 2 10 721 960 911 7,59 5 0,120 42 75

Tappi PVC-U R

Modello:
• Filetto maschio conico R
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Tipo di pollici PN Codice EUR SP Peso L s
filettatura (inch) (bar) (kg) (mm) (mm)
R 3 ∕8 10 721 961 905 3,43 10 0,006 21 22
R 1 ∕2 10 721 961 906 3,61 10 0,011 25 27
R 3 ∕4 10 721 961 907 4,77 10 0,020 29 36
R 1 10 721 961 908 5,28 10 0,030 32 41
1
R 1 ∕4 10 721 961 909 7,32 10 0,048 36 50
R 1 ∕2 10 721 961 910 8,38 10 0,071 37 60
1
R 2 10 721 961 911 10,55 5 0,119 42 75

47
