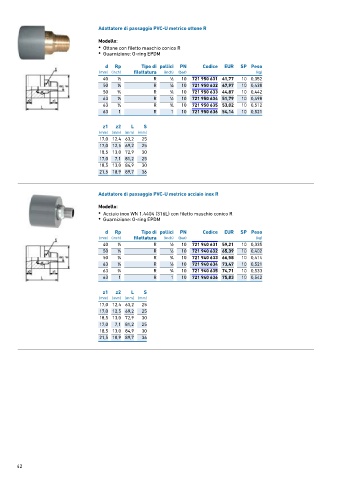

Page 42 - GEORGFISCHER - LISTINO 876 - FIDRA

Adattatore di passaggio PVC-U metrico ottone R
Modello:
• Ottone con filetto maschio conico R
• Guarnizione: O-ring EPDM

d Rp Tipo di pollici PN Codice EUR SP Peso
(mm) (inch) filettatura (inch) (bar) (kg)
40 1 ∕2 R 1 ∕2 10 721 950 631 41,77 10 0,352
50 1 ∕2 R 1 ∕2 10 721 950 632 47,97 10 0,438
50 3 ∕4 R 3 ∕4 10 721 950 633 44,87 10 0,442
63 1 ∕2 R 1 ∕2 10 721 950 634 51,79 10 0,498
63 3 ∕4 R 3 ∕4 10 721 950 635 53,02 10 0,512
63 1 R 1 10 721 950 636 54,14 10 0,521

z1 z2 L S
(mm) (mm) (mm) (mm)
17,0 12,4 63,2 25
17,0 12,5 69,2 25
18,5 13,0 72,9 30
17,0 7,1 81,2 25
18,5 13,0 84,9 30
21,5 18,9 89,7 36

Adattatore di passaggio PVC-U metrico acciaio inox R

Modello:
• Acciaio inox WN 1.4404 (316L) con filetto maschio conico R
• Guarnizione: O-ring EPDM

d Rp Tipo di pollici PN Codice EUR SP Peso
(mm) (inch) filettatura (inch) (bar) (kg)
40 1 ∕2 R 1 ∕2 10 721 940 631 59,21 10 0,335
50 1 ∕2 R 1 ∕2 10 721 940 632 65,39 10 0,402
50 3 ∕4 R 3 ∕4 10 721 940 633 66,58 10 0,414
63 1 ∕2 R 1 ∕2 10 721 940 634 73,47 10 0,521
63 3 ∕4 R 3 ∕4 10 721 940 635 74,71 10 0,533
63 1 R 1 10 721 940 636 75,83 10 0,542

z1 z2 L S
(mm) (mm) (mm) (mm)
17,0 12,4 63,2 25
17,0 12,5 69,2 25
18,5 13,0 72,9 30
17,0 7,1 81,2 25
18,5 13,0 84,9 30
21,5 18,9 89,7 36
