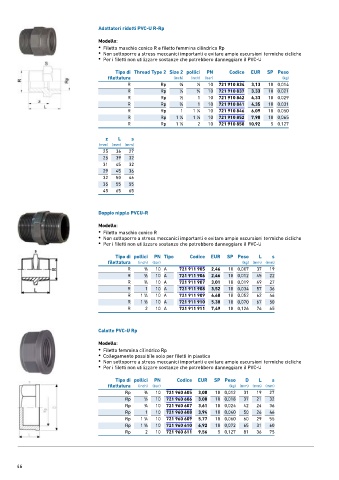

Page 46 - GEORGFISCHER - LISTINO 876 - FIDRA

Adattatori ridotti PVC-U R-Rp
Modello:
• Filetto maschio conico R e filetto femmina cilindrico Rp
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Tipo di Thread Type 2 Size 2 pollici PN Codice EUR SP Peso
filettatura (inch) (inch) (bar) (kg)
R Rp 3 ∕8 1 ∕2 10 721 910 834 3,13 10 0,014
R Rp 1 ∕2 3 ∕4 10 721 910 837 3,33 10 0,021
R Rp 1 ∕2 1 10 721 910 842 4,33 10 0,029
R Rp 3 ∕4 1 10 721 910 841 4,35 10 0,031
R Rp 1 1 ∕4 10 721 910 846 6,09 10 0,050
1
R Rp 1 ∕4 1 ∕2 10 721 910 852 7,90 10 0,065
1
1
1
R Rp 1 ∕2 2 10 721 910 858 10,92 5 0,127
z L s
(mm) (mm) (mm)
25 36 27
25 39 32
31 45 32
29 45 36
32 50 46
35 55 55
45 65 65

Doppio nipplo PVCU-R

Modello:
• Filetto maschio conico R
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Tipo di pollici PN Tipo Codice EUR SP Peso L s
filettatura (inch) (bar) (kg) (mm) (mm)
R 3 ∕8 10 A 721 911 905 2,46 10 0,007 37 19
R 1 ∕2 10 A 721 911 906 2,46 10 0,012 45 22
R 3 ∕4 10 A 721 911 907 3,01 10 0,019 49 27
R 1 10 A 721 911 908 3,52 10 0,034 57 36
R 1 ∕4 10 A 721 911 909 4,60 10 0,052 62 46
1
1
R 1 ∕2 10 A 721 911 910 5,38 10 0,070 67 50
R 2 10 A 721 911 911 7,49 10 0,126 76 65

Calotte PVC-U Rp

Modello:
• Filetto femmina cilindrico Rp
• Collegamento possibile solo per filetti in plastica
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Tipo di pollici PN Codice EUR SP Peso D L s
filettatura (inch) (bar) (kg) (mm) (mm) (mm)
Rp 3 ∕8 10 721 960 605 3,00 10 0,012 31 19 27
Rp 1 ∕2 10 721 960 606 3,00 10 0,018 37 21 32
Rp 3 ∕4 10 721 960 607 3,61 10 0,024 42 24 36
Rp 1 10 721 960 608 3,94 10 0,040 50 26 46
Rp 1 ∕4 10 721 960 609 5,77 10 0,060 60 29 55
1
Rp 1 ∕2 10 721 960 610 6,92 10 0,072 65 31 60
1
Rp 2 10 721 960 611 9,56 5 0,127 81 36 75

46
