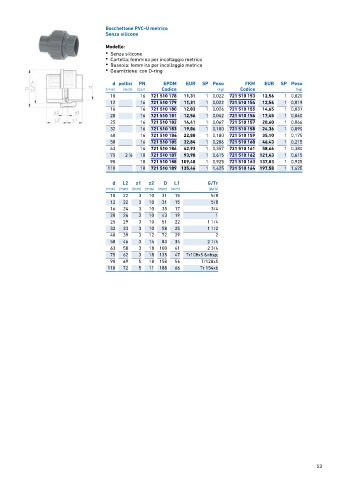

Page 53 - GEORGFISCHER - LISTINO 876 - FIDRA

Bocchettone PVC-U metrico
Senza silicone

Modello:
• Senza silicone
• Cartella: femmina per incollaggio metrico
• Bussola: femmina per incollaggio metrico
• Guarnizione: con O-ring

d pollici PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (bar) Codice (kg) Codice (kg)
10 16 721 510 178 11,31 1 0,022 721 510 153 12,56 1 0,020
12 16 721 510 179 11,31 1 0,022 721 510 154 12,56 1 0,019
16 16 721 510 180 12,03 1 0,026 721 510 155 14,65 1 0,031
20 16 721 510 181 12,56 1 0,042 721 510 156 17,45 1 0,040
25 16 721 510 182 14,41 1 0,067 721 510 157 20,60 1 0,066
32 16 721 510 183 19,06 1 0,100 721 510 158 24,36 1 0,090
40 16 721 510 184 22,88 1 0,180 721 510 159 35,10 1 0,175
50 16 721 510 185 32,84 1 0,206 721 510 160 46,43 1 0,215
63 16 721 510 186 42,93 1 0,357 721 510 161 58,66 1 0,380
75 2 ∕2 10 721 510 187 93,98 1 0,615 721 510 162 121,43 1 0,615
1
90 10 721 510 188 109,48 1 0,925 721 510 163 137,83 1 0,925
110 10 721 510 189 135,46 1 1,425 721 510 164 197,58 1 1,425

d L2 z1 z2 D L1 G/Tr
(mm) (mm) (mm) (mm) (mm) (mm) (inch)
10 22 3 10 31 15 5/8
12 22 3 10 31 15 5/8
16 24 3 10 35 17 3/4
20 26 3 10 43 19 1
25 29 3 10 51 22 1 1/4
32 33 3 10 58 25 1 1/2
40 39 3 12 72 29 2
50 46 3 14 83 34 2 1/4
63 58 3 18 100 41 2 3/4
75 62 3 18 135 47 Tr108x5
90 69 5 18 158 56 Tr128x5
110 72 5 11 188 66 Tr 154x6
