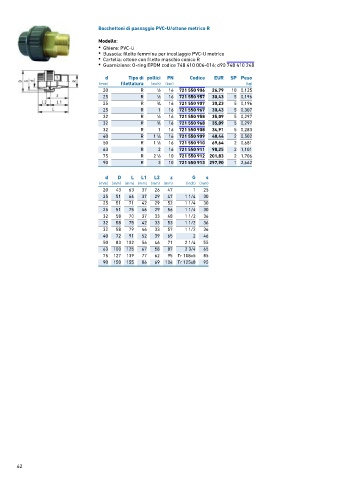

Bocchettoni di passaggio PVC-U/ottone metrico R
Modello:
• Ghiere: PVC-U
• Bussola: filetto femmina per incollaggio PVC-U metrico
• Cartella: ottone con filetto maschio conico R
• Guarnizione: O-ring EPDM codice 748 410 006-014; d90 748 410 248

d Tipo di pollici PN Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 R 1 ∕2 16 721 550 906 26,79 10 0,125
25 R 1 ∕2 16 721 550 957 30,43 5 0,196
25 R 3 ∕4 16 721 550 907 30,23 5 0,196
25 R 1 16 721 550 967 30,43 5 0,307
32 R 1 ∕2 16 721 550 958 35,09 5 0,297
32 R 3 ∕4 16 721 550 968 35,09 5 0,297
32 R 1 16 721 550 908 34,91 5 0,283
40 R 1 ∕4 16 721 550 909 48,44 2 0,502
1
1
50 R 1 ∕2 16 721 550 910 69,64 2 0,681
63 R 2 16 721 550 911 98,25 2 1,101
75 R 2 ∕2 10 721 550 912 201,83 2 1,706
1
90 R 3 10 721 550 913 297,90 1 2,662
d D L L1 L2 z G s
(mm) (mm) (mm) (mm) (mm) (mm) (inch) (mm)
20 43 63 37 26 47 1 25
25 51 66 37 29 47 1 1/4 30
25 51 71 42 29 52 1 1/4 30
25 51 75 46 29 56 1 1/4 30
32 58 70 37 33 48 1 1/2 36
32 58 75 42 33 53 1 1/2 36
32 58 79 46 33 57 1 1/2 36
40 72 91 52 39 65 2 46
50 83 102 56 46 71 2 1/4 55
63 100 125 67 58 87 2 3/4 65
75 127 139 77 62 95 Tr 108x5 85
90 150 155 86 69 104 Tr 125x8 95
