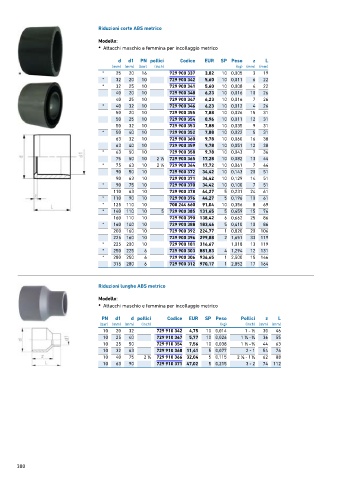

Page 300 - GEORGFISCHER - LISTINO 876 - FIDRA

Riduzioni corte ABS metrico
Modello:
• Attacchi maschio e femmina per incollaggio metrico

d d1 PN pollici Codice EUR SP Peso z L
(mm) (mm) (bar) (inch) (kg) (mm) (mm)
* 25 20 16 729 900 337 3,82 10 0,005 3 19
* 32 20 10 729 900 342 5,60 10 0,011 6 22
* 32 25 10 729 900 341 5,60 10 0,008 4 22
40 20 10 729 900 348 6,23 10 0,016 10 26
40 25 10 729 900 347 6,23 10 0,016 7 26
* 40 32 10 729 900 346 6,23 10 0,012 4 26
50 20 10 729 900 355 7,88 10 0,026 15 31
50 25 10 729 900 354 8,96 10 0,011 12 31
50 32 10 729 900 353 7,88 10 0,035 9 31
* 50 40 10 729 900 352 7,88 10 0,022 5 31
63 32 10 729 900 360 9,78 10 0,060 16 38
63 40 10 729 900 359 9,78 10 0,051 12 38
* 63 50 10 729 900 358 9,78 10 0,043 7 36
75 50 10 2 ∕2 729 900 365 17,28 10 0,082 13 44
1
* 75 63 10 2 ∕2 729 900 364 17,72 10 0,061 7 44
1
90 50 10 729 900 372 34,42 10 0,143 20 51
90 63 10 729 900 371 34,42 10 0,129 14 51
* 90 75 10 729 900 370 34,42 10 0,100 7 51
110 63 10 729 900 378 44,27 5 0,231 24 61
* 110 90 10 729 900 376 44,27 5 0,196 10 61
* 125 110 10 700 244 660 91,04 10 0,356 8 69
* 140 110 10 5 729 900 385 131,65 5 0,459 15 76
160 110 10 729 900 390 138,42 6 0,662 25 86
* 160 140 10 729 900 388 183,46 5 0,410 10 86
200 160 10 729 900 392 224,77 1 0,820 20 106
225 160 10 729 900 396 299,88 2 1,651 33 119
* 225 200 10 729 900 181 316,67 1,018 13 119
* 250 225 6 729 900 303 881,83 4 1,294 12 131
* 280 250 6 729 900 306 936,65 1 2,500 15 146
315 280 6 729 900 312 970,17 1 2,852 17 164

Riduzioni lunghe ABS metrico

Modello:
• Attacchi maschio e femmina per incollaggio metrico

PN d1 d pollici Codice EUR SP Peso Pollici z L
(bar) (mm) (mm) (inch) (kg) (inch) (mm) (mm)
10 20 32 729 910 342 4,75 10 0,014 1 ‐ ∕2 30 46
1
10 25 40 729 910 347 5,77 10 0,026 1 ∕4 ‐ ∕4 36 55
1
3
10 25 50 729 910 354 7,56 10 0,038 1 ∕3 ‐ ∕4 44 63
1
3
10 32 63 729 910 360 11,41 5 0,077 2 ‐ 1 54 76
10 40 75 2 ∕2 729 910 366 32,04 5 0,115 2 ∕2 ‐ 1 ∕4 62 88
1
1
1
10 63 90 729 910 371 47,02 5 0,215 3 ‐ 2 74 112

300
