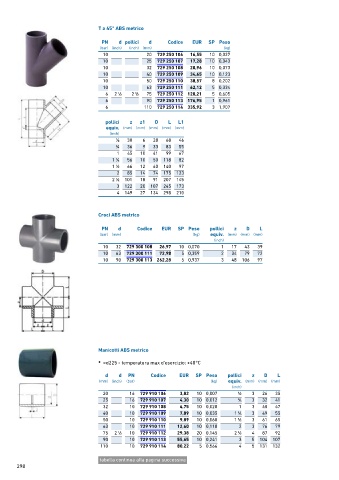

Page 298 - GEORGFISCHER - LISTINO 876 - FIDRA

T a 45° ABS metrico
PN d pollici d Codice EUR SP Peso
(bar) (inch) (inch) (mm) (kg)
10 20 729 250 106 16,55 10 0,027
10 25 729 250 107 17,28 10 0,043
10 32 729 250 108 20,96 10 0,073
10 40 729 250 109 34,65 10 0,123
10 50 729 250 110 38,57 8 0,202
10 63 729 250 111 62,12 5 0,334
6 2 ∕2 2 ∕2 75 729 250 112 120,21 5 0,605
1
1
6 90 729 250 113 176,95 1 0,961
6 110 729 250 114 335,92 3 1,907
pollici z z1 D L L1
equiv. (mm) (mm) (mm) (mm) (mm)
(inch)
1 ∕2 30 6 28 68 46
3 36 9 33 83 55
∕4
1 45 10 41 99 67
1 56 10 50 118 82
1 ∕4
1 66 12 60 140 97
1 ∕2
2 85 14 74 175 123
1 101 18 91 207 145
2 ∕2
3 122 20 107 245 173
4 149 27 134 298 210

Croci ABS metrico

PN d Codice EUR SP Peso pollici z D L
(bar) (mm) (kg) equiv. (mm) (mm) (mm)
(inch)
10 32 729 300 108 26,97 10 0,070 1 17 43 39
10 63 729 300 111 72,98 5 0,359 2 34 79 72
10 90 729 300 113 262,28 5 0,937 3 48 106 97

Manicotti ABS metrico

• >d225 - temperatura max d'esercizio: +40°C

d d PN Codice EUR SP Peso pollici z D L
(mm) (inch) (bar) (kg) equiv. (mm) (mm) (mm)
(inch)
20 16 729 910 106 3,82 10 0,007 1 ∕2 3 26 35
25 16 729 910 107 4,30 10 0,012 3 ∕4 3 32 41
32 10 729 910 108 4,75 10 0,020 1 3 40 47
40 10 729 910 109 7,89 10 0,035 1 ∕4 3 49 55
1
50 10 729 910 110 9,89 10 0,060 1 ∕2 3 61 65
1
63 10 729 910 111 12,60 10 0,110 2 3 76 79
75 2 ∕2 10 729 910 112 29,38 20 0,145 2 ∕2 4 87 92
1
1
90 10 729 910 113 55,65 10 0,241 3 5 104 107
110 10 729 910 114 80,22 5 0,566 4 5 131 132
tabella continua alla pagina successiva
298
