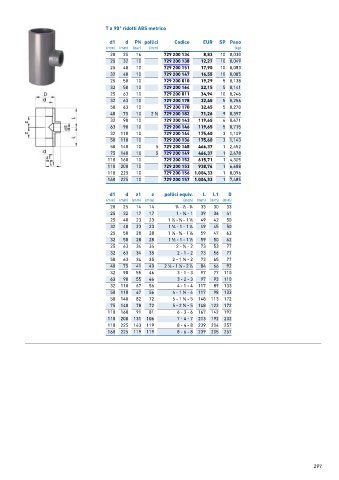

Page 297 - GEORGFISCHER - LISTINO 876 - FIDRA

T a 90° ridotti ABS metrico
d1 d PN pollici Codice EUR SP Peso
(mm) (mm) (bar) (inch) (kg)
20 25 16 729 200 134 8,83 10 0,030
25 32 10 729 200 138 12,27 10 0,049
25 40 10 729 200 151 17,90 10 0,083
32 40 10 729 200 147 16,55 10 0,085
25 50 10 729 200 010 19,29 5 0,138
32 50 10 729 200 164 22,15 5 0,141
25 63 10 729 200 011 34,94 10 0,246
32 63 10 729 200 178 32,45 5 0,256
50 63 10 729 200 170 32,45 5 0,270
40 75 10 2 ∕2 729 200 182 71,26 9 0,397
1
32 90 10 729 200 143 119,65 6 0,671
63 90 10 729 200 146 119,65 5 0,715
32 110 10 729 200 144 175,60 3 1,109
50 110 10 729 200 136 175,60 3 1,143
50 140 10 5 729 200 148 466,37 1 2,452
75 140 10 5 729 200 149 466,37 1 2,478
110 160 10 729 200 152 615,71 1 4,305
110 200 10 729 200 153 938,74 1 6,688
110 225 10 729 200 156 1.004,33 1 8,096
160 225 10 729 200 157 1.004,33 1 7,485

d1 d z1 z pollici equiv. L L1 D
(mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm)
20 25 14 14 3 ∕4 ‐ ∕2 ‐ ∕4 33 30 33
1
3
25 32 17 17 1 ‐ ∕4 ‐ 1 39 36 41
3
25 40 23 23 1 ∕4 ‐ ∕4 ‐ 1 ∕4 49 42 50
3
1
1
32 40 23 23 1 ∕4 ‐ 1 ‐ 1 ∕4 49 45 50
1
1
25 50 28 28 1 ∕2 ‐ ∕4 ‐ 1 ∕2 59 47 62
1
1
3
32 50 28 28 1 ∕2 ‐ 1 ‐ 1 ∕2 59 50 62
1
1
25 63 34 34 2 ‐ ∕4 ‐ 2 73 53 77
3
32 63 34 35 2 ‐ 1 ‐ 2 73 56 77
50 63 34 35 2 ‐ 1 ∕2 ‐ 2 73 65 77
1
40 75 41 40 2 ∕2 ‐ 1 ∕4 ‐ 2 ∕2 84 66 92
1
1
1
32 90 55 46 3 ‐ 1 ‐ 3 97 77 110
63 90 55 46 3 ‐ 2 ‐ 3 97 93 110
32 110 67 56 4 ‐ 1 ‐ 4 117 89 133
50 110 67 56 4 ‐ 1 ∕2 ‐ 4 117 98 133
1
50 140 82 72 5 ‐ 1 ∕2 ‐ 5 148 113 172
1
75 140 78 72 5 ‐ 2 ∕2 ‐ 5 148 122 172
1
110 160 91 81 6 ‐ 3 ‐ 6 167 142 192
110 200 131 106 7 ‐ 4 ‐ 7 213 192 232
110 225 143 119 8 ‐ 4 ‐ 8 239 204 257
160 225 119 119 8 ‐ 6 ‐ 8 239 205 257

297
