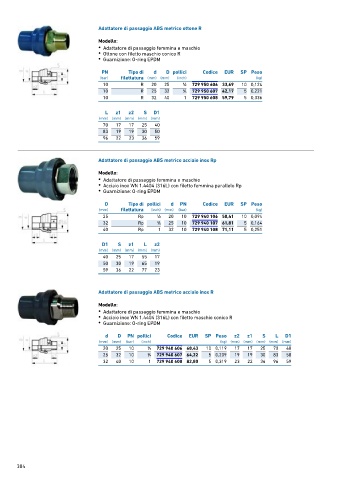

Page 304 - GEORGFISCHER - LISTINO 876 - FIDRA

Adattatore di passaggio ABS metrico ottone R
Modello:
• Adattatore di passaggio femmina e maschio
• Ottone con filetto maschio conico R
• Guarnizione: O-ring EPDM

PN Tipo di d D pollici Codice EUR SP Peso
(bar) filettatura (mm) (mm) (inch) (kg)
10 R 20 25 1 ∕2 729 950 606 33,69 10 0,124
10 R 25 32 3 ∕4 729 950 607 42,17 5 0,221
10 R 32 40 1 729 950 608 59,79 5 0,336

L z1 z2 S D1
(mm) (mm) (mm) (mm) (mm)
70 17 17 25 40
83 19 19 30 50
96 22 23 36 59

Adattatore di passaggio ABS metrico acciaio inox Rp

Modello:
• Adattatore di passaggio femmina e maschio
• Acciaio inox WN 1.4404 (316L) con filetto femmina parallelo Rp
• Guarnizione: O-ring EPDM

D Tipo di pollici d PN Codice EUR SP Peso
(mm) filettatura (inch) (mm) (bar) (kg)
25 Rp 1 ∕2 20 10 729 940 106 58,41 10 0,094
32 Rp 3 ∕4 25 10 729 940 107 61,81 5 0,164
40 Rp 1 32 10 729 940 108 71,11 5 0,251

D1 S z1 L z2
(mm) (mm) (mm) (mm) (mm)
40 25 17 55 17
50 30 19 65 19
59 36 22 77 23

Adattatore di passaggio ABS metrico acciaio inox R

Modello:
• Adattatore di passaggio femmina e maschio
• Acciaio inox WN 1.4404 (316L) con filetto maschio conico R
• Guarnizione: O-ring EPDM

d D PN pollici Codice EUR SP Peso z2 z1 S L D1
(mm) (mm) (bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
20 25 10 1 ∕2 729 940 606 60,43 10 0,119 17 17 25 70 40
25 32 10 3 ∕4 729 940 607 64,22 5 0,209 19 19 30 83 50
32 40 10 1 729 940 608 82,80 5 0,319 23 22 36 96 59

304
