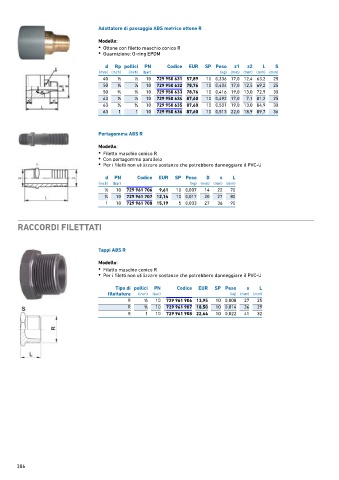

Page 306 - GEORGFISCHER - LISTINO 876 - FIDRA

Adattatore di passaggio ABS metrico ottone R
Modello:
• Ottone con filetto maschio conico R
• Guarnizione: O-ring EPDM

d Rp pollici PN Codice EUR SP Peso z1 z2 L S
(mm) (inch) (inch) (bar) (kg) (mm) (mm) (mm) (mm)
40 1 ∕2 1 ∕2 10 729 950 631 57,89 10 0,336 17,0 12,4 63,2 25
50 1 ∕2 1 ∕2 10 729 950 632 78,76 10 0,404 17,0 12,5 69,2 25
50 3 ∕4 3 ∕4 10 729 950 633 78,76 10 0,416 19,0 13,0 72,9 30
63 1 ∕2 1 ∕2 10 729 950 634 87,60 10 0,492 17,0 7,1 81,2 25
63 3 ∕4 3 ∕4 10 729 950 635 87,60 10 0,501 19,0 13,0 84,9 30
63 1 1 10 729 950 636 87,60 10 0,513 22,0 18,9 89,7 36

Portagomma ABS R
Modello:
• Filetto maschio conico R
• Con portagomma parallelo
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d PN Codice EUR SP Peso D s L
(inch) (bar) (kg) (mm) (mm) (mm)
1 10 729 961 706 9,61 10 0,007 14 22 70
∕2
3 ∕4 10 729 961 707 12,14 10 0,017 20 27 80
1 10 729 961 708 15,19 5 0,033 27 36 90

RACCORDI FILETTATI

Tappi ABS R

Modello:
• Filetto maschio conico R
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Tipo di pollici PN Codice EUR SP Peso s L
filettatura (inch) (bar) (kg) (mm) (mm)
R 1 ∕2 10 729 961 906 13,95 10 0,008 27 25
R 3 ∕4 10 729 961 907 18,50 10 0,014 36 29
R 1 10 729 961 908 22,64 10 0,022 41 32
