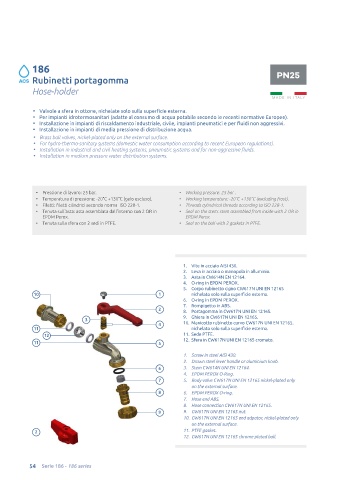

186

ACS Rubinetti portagomma PN25
Hose-holder

• Valvole a sfera in ottone, nichelate solo sulla superficie esterna.
• Per impianti idrotermosanitari (adatte al consumo di acqua potabile secondo le recenti normative Europee).
• Installazione in impianti di riscaldamento industriale, civile, impianti pneumatici e per fluidi non aggressivi.
• Installazione in impianti di media pressione di distribuzione acqua.
• Brass ball valves, nickel-plated only on the external surface.
• For hydro-thermo-sanitary systems (domestic water consumption according to recent European regulations).
• Installation in industrial and civil heating systems, pneumatic systems and for non-aggressive fluids.
• Installation in medium pressure water distribution systems.

• Pressione di lavoro: 25 bar. • Working pressure: 25 bar .
• Temperatura di pressione: -20°C +130°C (gelo escluso). • Working temperature: -20°C +130°C (excluding frost).
• Filetti: filetti cilindrici secondo norma ISO 228-1. • Threads cylindrical threads according to ISO 228-1.
• Tenuta sull'asta: asta assemblata dall'interno con 2 OR in • Seal on the stem: stem assembled from inside with 2 OR in
EPDM Perox. EPDM Perox.
• Tenuta sulla sfera con 2 sedi in PTFE. • Seal on the ball with 2 gaskets in PTFE.

1. Vite in acciaio AISI 430.
2. Leva in acciaio o manopola in alluminio.
3. Asta in CW614N EN 12164.
4. O-ring in EPDM PEROX.
5. Corpo rubinetto cigno CW617N UNI EN 12165
10 1 nichelato solo sulla superficie esterna.
6. O-ring in EPDM PEROX.
7. Rompigetto in ABS.
2 8. Portagomma in CW617N UNI EN 12165.
3 9. Ghiera in CW617N UNI EN 12165.
4 10. Manicotto rubinetto curvo CW617N UNI EN 12165.
11 nichelato solo sulla superficie esterna.
12 11. Sede PTFE.
11 5 12. Sfera in CW617N UNI EN 12165 cromato.

1. Screw in steel AISI 430.
2. Drawn steel lever handle or aluminium knob.
6 3. Stem CW614N UNI EN 12164.
4. EPDM PEROX O-Ring.
7 5. Body valve CW617N UNI EN 12165 nickel-plated only
on the external surface.
8 6. EPDM PEROX O-ring.
7. Hose end ABS.
8. Hose connection CW617N UNI EN 12165.
9 9. CW617N UNI EN 12165 nut.
10. CW617N UNI EN 12165 end adpator, nickel-plated only
on the external surface.
2 11. PTFE gasket.
12. CW617N UNI EN 12165 chrome-plated ball.

54 Serie 186 - 186 series
