565

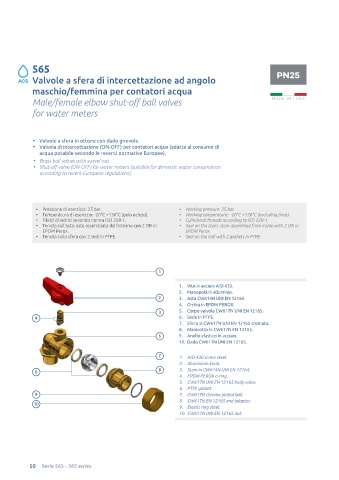

ACS Valvole a sfera di intercettazione ad angolo PN25
maschio/femmina per contatori acqua
Male/female elbow shut-off ball valves

for water meters

• Valvole a sfera in ottone con dado girevole.
• Valvola di intercettazione (ON-OFF) per contatori acqua (adatta al consumo di
acqua potabile secondo le recenti normative Europee).
• Brass ball valves with swivel nut.
• Shut-off valve (ON-OFF) for water meters (suitable for domestic water consumption
according to recent European regulations).

• Pressione di esercizio: 25 bar. • Working pressure: 25 bar.
• Temperatura di esercizio: -20°C +130°C (gelo ecluso). • Working temperature: -20°C +130°C (excluding frost).
• Filetti cilindrici secondo norma ISO 228-1. • Cylindrical threads according to ISO 228-1.
• Tenuta sull'asta: asta assemblata dall'interno con 2 OR in • Seal on the stem: stem assembled from inside with 2 OR in
EPDM Perox. EPDM Perox.
• Tenuta sulla sfera con 2 sedi in PTFE. • Seal on the ball with 2 gaskets in PTFE.

1

1. Vite in acciaio AISI 430.
2. Manopola in alluminio.
2 3. Asta CW614N UNI EN 12164.
4. O-ring in EPDM PEROX.
3 5. Corpo valvola CW617N UNI EN 12165.
4 6. Sede in PTFE.
7. Sfera in CW617N UNI EN 12165 cromata.
8. Manicotto in CW617N EN 12165.
5 9. Anello elastico in acciaio.
10. Dado CW617N UNI EN 12165.

7 1. AISI 430 screw steel.
2. Aluminium knob.
6 8 3. Stem in CW614N UNI EN 12164.
4. EPDM PEROX o-ring.
5. CW617N UNI EN 12165 body valve.
6. PTFE gasket.
9 7. CW617N chrome plated ball.
8. CW617N EN 12165 end adaptor.
10
9. Elastic ring steel.
10. CW617N UNI EN 12165 nut.

50 Serie 565 - 565 series
