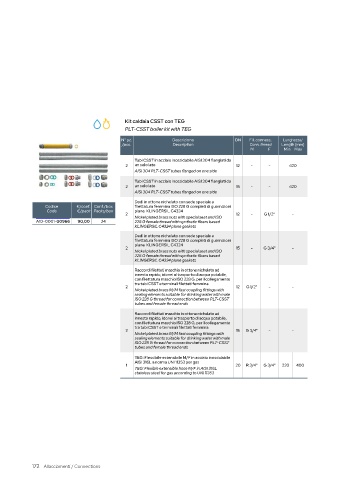

Kit caldaia CSST con TEG
PLT-CSST boiler kit with TEG
N° pz. Descrizione DN Fil. conness. Lunghezza/
/pcs. Description Conn. thread Length (mm)
M F Min Max
Tubi CSST in acciaio inossidabile AISI 304 flangiati da
2 un solo lato 12 - - 420
AISI 304 PLT-CSST tubes flanged on one side
Tubi CSST in acciaio inossidabile AISI 304 flangiati da
2 un solo lato 15 - - 420
AISI 304 PLT-CSST tubes flanged on one side
Dadi in ottone nichelato con sede speciale a
Codice €/conf. Conf./box filettatura femmina ISO 228 G completi di guarnizioni
Code €/pack Packs/box piane KLINGERSIL C4324
2 12 - G 1/2" -
Nickel plated brass nuts with special seat and ISO
A10-0001-00966 90,00 24 228 G female thread with synthetic fibers based
KLINGERSIL C4324 plane gaskets
Dadi in ottone nichelato con sede speciale a
filettatura femmina ISO 228 G completi di guarnizioni
piane KLINGERSIL C4324
2 15 - G 3/4" -
Nickel plated brass nuts with special seat and ISO
228 G female thread with synthetic fibers based
KLINGERSIL C4324 plane gaskets
Raccordi filettati maschio in ottone nichelato ad
innesto rapido, idonei al trasporto di acqua potabile,
con filettatura maschio ISO 228 G, per il collegamento
tra tubi CSST e terminali filettati femmina
2 12 G 1/2" - -
Nickel plated brass M/M fast coupling fittings with
sealing elements suitable for drinking water with male
ISO 228 G thread for connection between PLT-CSST
tubes and female thread ends
Raccordi filettati maschio in ottone nichelato ad
innesto rapido, idonei al trasporto di acqua potabile,
con filettatura maschio ISO 228 G, per il collegamento
tra tubi CSST e terminali filettati femmina
2 15 G 3/4" - -
Nickel plated brass M/M fast coupling fittings with
sealing elements suitable for drinking water with male
ISO 228 G thread for connection between PLT-CSST
tubes and female thread ends
TEG: Flessibile estensibile M/F in acciaio inossidabile
AISI 316L a norma UNI 11353 per gas
1 20 R 3/4" G 3/4" 220 400
TEG: Flexible extensible hose M/F in AISI 316L
stainless steel for gas according to UNI 11353

172 Allacciamenti / Connections
