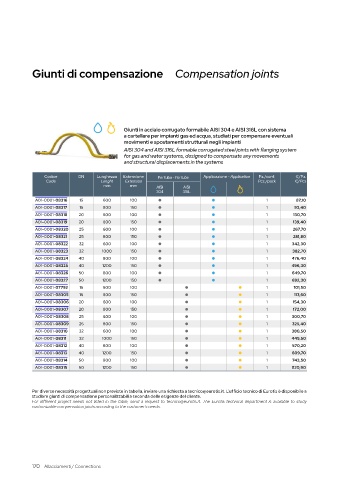

Giunti di compensazione Compensation joints

Giunti in acciaio corrugato formabile AISI 304 e AISI 316L con sistema
a cartellare per impianti gas ed acqua, studiati per compensare eventuali
movimenti e spostamenti strutturali negli impianti
AISI 304 and AISI 316L formable corrugated steel joints with flanging system
for gas and water systems, designed to compensate any movements
and structural displacements in the systems

Codice DN Lunghezza Estensione Per tubo - For tube Applicazione - Application Pz./conf. €/Pz.
Code Lenght Extension Pcs./pack €/Pcs
mm mm AISI AISI
304 316L
A01-0001-08316 15 600 100 1 87,10
A01-0001-08317 15 800 150 1 93,40
A01-0001-08318 20 600 100 1 130,70
A01-0001-08319 20 800 150 1 139,40
A01-0001-08320 25 600 100 1 267,70
A01-0001-08321 25 800 150 1 281,80
A01-0001-08322 32 600 100 1 342,30
A01-0001-08323 32 1000 150 1 382,70
A01-0001-08324 40 800 100 1 476,40
A01-0001-08325 40 1200 150 1 496,30
A01-0001-08326 50 800 100 1 649,70
A01-0001-08327 50 1200 150 1 692,30
A01-0001-07792 15 600 100 1 101,50
A01-0001-08305 15 800 150 1 113,60
A01-0001-08306 20 600 100 1 154,30
A01-0001-08307 20 800 150 1 172,00
A01-0001-08308 25 600 100 1 300,70
A01-0001-08309 25 800 150 1 325,40
A01-0001-08310 32 600 100 1 380,50
A01-0001-08311 32 1000 150 1 449,50
A01-0001-08312 40 800 100 1 570,20
A01-0001-08313 40 1200 150 1 609,70
A01-0001-08314 50 800 100 1 743,50
A01-0001-08315 50 1200 150 1 820,90

Per diverse necessità progettuali non previste in tabella, inviare una richiesta a tecnico@eurotis.it. L'ufficio tecnico di Eurotis è disponibile a
studiare giunti di compensazione personalizzabili a seconda delle esigenze del cliente.
For different project needs not listed in the table, send a request to tecnico@eurotis.it. The Eurotis technical department is available to study
customizable compensation joints according to the customer's needs.
